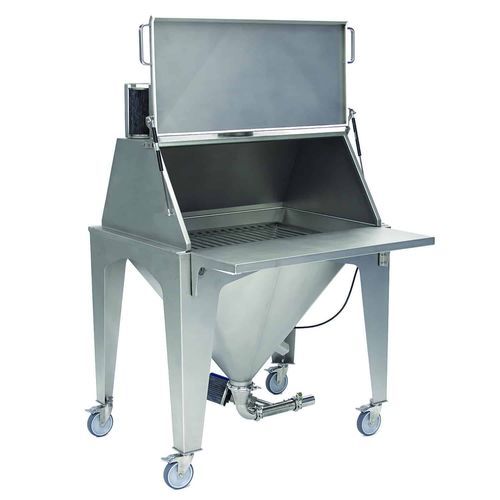

Sackentleerstation RNT 180

Produktübersicht Die Sackentleer- und Aufgabestation der RNT-Baureihe ermöglicht eine effiziente Entleerung von Pulvern, Granulaten und Schüttgütern aus Beuteln, Säcken, kleinen Gebinden und Behältern. Das Material wird in den Trichter entleert und kann per Vakuumförderung durch Rohrleitungen über Distanzen bis zu ca. 100 m in eine Prozessanlage (Mischer, Reaktor, Abfüllmaschine, Behälter, Silo etc.) transportiert. Eine gravimetrische Eintragung in ein System direkt unter der Station ist ebenfalls möglich.

Einsatz und Handhabung Die RNT-Station eignet sich zur Zufuhr von Pulvern, Granulaten und sonstigen Schüttgütern aus unterschiedlichen Verpackungen: Kunststoff- oder Papiersäcke, Kartons, Kisten, Trommeln und Fässer, Container oder andere Gebinde. Ergonomische Aspekte der Handhabung wie Größe und Gewicht der Gebinde werden bei der Auslegung berücksichtigt.

Modulares Design der RNT 180 Das modulare System der RNT 180 ermöglicht umfangreiche Anpassungen und bietet zahlreiche optionale Funktionen und Details:

• Ablagetisch zum Ablegen von Beuteln, Säcken oder Gebinden vor dem Öffnen
• Ablagegitter über dem Trichter zum Verhindern des unbeabsichtigten Eintrags von Verpackungsteilen und zur Erleichterung des Öffnens; dient als Bedienerschutz bei installiertem Klumpenbrecher
• Siebaufsatz zur Vermeidung von Verunreinigungen (z. B. Papierreste)
• Absaughaube mit verschließbarer Klappe für staubarmes Entleeren
• Absaughaube mit integrierter Absaugung und Staubrückgewinnung zur Abscheidung von Staub am Filter und Rückführung in die Trichterfüllung
• Absaughaube mit Anschluss für bauseitige Absaugung
• Absaughaube mit seitlicher Anschlussflansch zur Entsorgung geleerter Beutel in einen Müllsack oder Endlosliner
• Füllvolumenerweiterung für höhere Pufferkapazität
• Auflockerungselemente (Kolbenvibratoren, Fluidisierhilfen) für schwer fließende Schüttgüter
• Klumpenbrecher / Zerkleinerer am Übergang Trichter → Förderleitung zur Zerkleinerung von Agglomeraten
• Rollen für einfachen Transport innerhalb der Produktion

Materialien und Oberflächen Produktberührende Bauteile bestehen aus Edelstahl 316L (1.4404 bzw. 1.4435). Der Rahmen ist aus Edelstahl 304 (1.4301). Die Dichtung zwischen Haube und Trichter ist Silikonschaum; EPDM-Schaum optional. Edelstahlflächen sind glasperlgestrahlt; produktberührende Flächen können auf Anfrage geschliffen oder poliert werden.

Schutz gegen Staub und gefährliche Stoffe Die RNT kann zur Minimierung von Staubfreisetzung, zum Schutz des Bedieners vor gefährlichen Stäuben oder zum Schutz des Produkts vor Kontamination konfiguriert werden. Optionen umfassen:

• Verschließbare Absaughaube
• Absaughaube mit integrierter Absaugung und Staubrückgewinnung inkl. Filter
• Anschluss für bauseitige Staubabsaugung
• Glovebox mit Absaugung zum Öffnen und Entleeren innerhalb geschlossener Haube via Handschuhöffnungen
• Containment-Systeme mit Handschuhöffnungen zur hermetischen Trennung von Bediener und Produkt

Reduzierung von Materialverlusten Die Absaughaube mit integrierter Absaugung und Filter reduziert Materialverluste, indem sie Staub am Filter abtrennt und beim Filterreinigungsvorgang den gelösten Staub in die Trichterfüllung zurückführt.

Einfache Reinigung Die RNT-Trichter sind mit großen Radien in allen Ecken ausgelegt, um rückstandsfreie Reinigung zu ermöglichen und Anforderungen an strenge Hygiene zu erfüllen. Die Haube ist schnell abnehmbar und wird mit Spannverschlüssen gesichert; zwei Personen genügen zum Heben und Aufsetzen.

Zerkleinerung von Klumpen und Agglomeraten Unter dem RNT-Trichter kann ein VOLKMANN-Klumpenbrecher (z. B. DN250 mit Motor und Getriebe) installiert werden, um Klumpen aufzubrechen und den Vakuumtransport durch kleine Rohrdurchmesser mit reduziertem Luftvolumen und Energiebedarf zu ermöglichen.

Förderung unter Stickstoff Auf Wunsch können Materialien unter Stickstoff oder einem anderen Inertgas abgesaugt und gefördert werden. Zum Schutz von Bediener und Umgebung muss die Entleerstation mit einer verschließbaren Haube und gegebenenfalls zusätzlichen Schutzmaßnahmen (z. B. Sauerstoffüberwachung) ausgestattet werden.

Varianten und Kleinformate Die RNT-Serie ist modular und in Größen wie RNT 180 (Beispiel) sowie in einem kleinen Format (z. B. RNT 80 mit ca. 80 L) für den Einbau unter Maschinen oder zur Nachrüstung von Anlagen für automatischen Übergang in eine Vakuumförderschleife erhältlich.

Caractéristiques / spécifications techniques

• Modell / Serie: RNT (z. B. RNT 180, RNT 80 als Kleinformat)
• Förderprinzip: Vakuumförderung durch Rohrleitung (Transportdistanzen bis ≈100 m je nach Auslegung)
• Geeignet für: Pulver, Granulate und Schüttgüter
• Entleerarten: manuelles Entleeren in die Trichterfüllung; gravimetrische Eintragung in darunterliegende Systeme möglich
• Produktberührende Materialien: Edelstahl 316L (1.4404 / 1.4435)
• Rahmenmaterial: Edelstahl 304 (1.4301)
• Dichtung Haube/Trichter: Silikonschaum (optional EPDM)
• Oberflächen: glasperlgestrahlt; optional geschliffen oder poliert
• Ausstattungsoptionen: Ablagetisch, Gitterrost, Siebaufsatz, Absaughaube, integrierte Absaugung mit Filter, Anschluss für bauseitige Absaugung, seitliche Entsorgung, Füllvolumenerweiterung, Auflockerungselemente, Klumpenbrecher, Rollen
• Containment-Optionen: Glovebox, Schleuse, Handschuhöffnungen, Auslegung für Schutzklassen (z. B. OEB)
• Reinigung: Trichter mit großen Radien für rückstandsfreie Reinigung
• Besondere Optionen: Verwiegung der Station, Sensorik- und Interface-Optionen, Förderung unter Inertgas möglich
