Vorzerkleinerungssystem für Cellulose DisRuptor

für BiomasseRotorHomogenisierung

Überblick
Der DisRuptor ist ein energieeffizientes mechanisches Desintegrationssystem, das die Partikelgröße reduziert und feste Biomasse in organischen Suspensionen defibriert. Durch Vergrößerung der Angriffsfläche des Substrats und Homogenisierung der Suspension beschleunigt der DisRuptor die Umsetzung, erhöht den Gasertrag und senkt den Stromverbrauch von Rührwerken und Pumpen. Die Funktionseinheit besteht aus einem Rotor mit sechs Flügeln und einem äußeren DisRuptor‑Ring. Bei hohen Drehzahlen werden Feststoffe im engen Spalt zwischen Rotor und Ring zerkleinert und aufgerissen. Der Spalt ist stufenlos einstellbar und ermöglicht so die Anpassung an Substrat und Anwendung sowie die Kompensation von Verschleiß.

Wesentliche Vorteile

• Vergrößert die Oberfläche der eingesetzten Biomasse
• Homogenisiert und reduziert die Viskosität der Biosuspension
• Beschleunigt und erhöht die Gasproduktion
• Reduziert die Leistungsaufnahme von Rührwerken und Pumpen
• Einfach nachrüstbar in bestehende Anlagen

DisRuptor DR7000 (Systemgrundlagen)

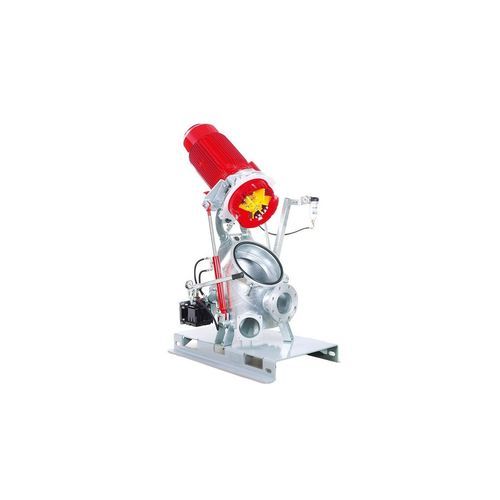

Der DisRuptor DR7000 verfügt über eine variable Funktionseinheit und ein einfaches Verstellkonzept. Der Kopf des DisRuptor kann hydraulisch aufgeschwenkt werden, um direkten Zugang zur Funktionseinheit zu bieten. Der Spalt zwischen Flügeln und äußerem Ring lässt sich ohne Spezialwerkzeug individuell an das Substrat anpassen. Verschleiß an Ring und Flügeln kann durch Nachjustage kompensiert werden, wodurch die Lebensdauer erhöht wird.

Features

• Einstellbare Funktionseinheit: stufenlose Justierung des Spalts zwischen DisRuptor‑Ring und Flügel für individuelle Anpassung und Verschleißkompensation
• Hoher Durchsatz: intensive Desintegration bei hohem Durchsatz und vergleichsweise geringer Antriebsleistung (Beispiel: ~15 kW für bis zu ~200 m3/h)
• QuickService‑Design: Kopf aufschwenkbar für direkten Wartungszugang und schnellen Teilewechsel
• Öffnungshilfe: hydraulische Unterstützung zum einfachen Aufschwenken des Kopfes
• DisRuptor‑Ring und Flügel: ringhälften gehärtet mit verschleißfester Oberfläche; Flügel aus gehärtetem Spezialstahl

Optionen

• Bauformen: Inline‑Topf (zul. Druck bis ca. 2 bar) für einfache Nachrüstung; Compact XL‑Topf für höhere Drücke bis zu ca. 4 bar
• Montagebasis: vormontierte Stahlkonsole mit Gabelstapler‑Taschen für einfache Positionierung
• Materialvarianten: Gehäuse standard verzinkt; optionale komplette Edelstahl‑Ausführung für aggressive Medien

Anwendungen & Effekte
Der DisRuptor dient als mechanische Vorbehandlung von Substraten in Biogasanwendungen zur Verbesserung der Bioabbaubarkeit, Erhöhung des Gasertrags sowie zur Erleichterung des Pumpens und Mischens von stoff- oder faserreichen Substraten. Geeignet für Nachrüstung bestehender Anlagen oder Integration in neue Anlagenkonzepte.

Technische Spezifikationen

• Funktionseinheit: Rotor mit sechs Flügeln und äußerer DisRuptor‑Ring
• Verstellbarkeit: stufenlos einstellbarer Spalt zwischen Rotorflügeln und Ring
• Servicekonzept: hydraulisch aufschwenkbarer Kopf (QuickService) für einfachen Zugang
• Durchsatzbeispiel: bis ca. 200 m3/h bei etwa 15 kW installierter Leistung (anwendungsabhängig)
• Einbauvarianten: Inline‑Topf (≤ 2 bar), Compact XL‑Topf (≤ 4 bar)
• Materialien: Stahlbau, Gehäuse verzinkt; komplette Edelstahloption verfügbar
• Verschleißschutz: gehärtete Ringflächen und gehärtete Flügel aus Spezialstahl
• Montageoption: Stahlbodenplatte mit Gabelstapler‑Taschen
