Abwasser-Abscheider DebrisCatcher

gravimetrischfür die Abwasserbehandlungzur Wasseraufbereitung

Produktübersicht

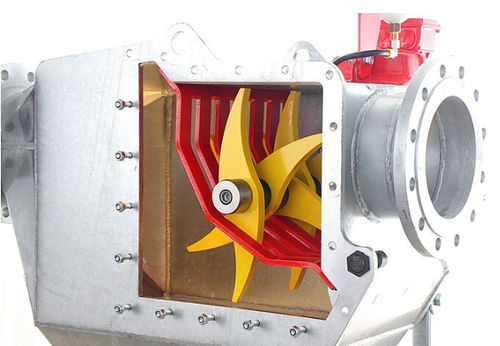

Der DebrisCatcher ist ein aktiver Schwergutabscheider, der schwerkraftbasierte Abscheidung mit einem Schneidsieb und langsam laufenden, berührungslos arbeitenden Freiräumern kombiniert, um Steine, Metallteile und sonstige Fremdkörper aus flüssigen Medien zu entfernen. Er ist ausgelegt zum Schutz von Pumpen, Armaturen und nachgeschalteten Komponenten bei geringem Energiebedarf.

Vorteile

• Schutz nachgeschalteter Pumpen und Armaturen vor Schäden durch Steine und Metallteile
• Vermeidung von Verstopfungen an Pumpen, Schiebern und Ventilen
• Hoher Durchsatz bei niedrigem Antriebsbedarf
• Stabile Konstruktion mit Gegenlager zur Unterstützung der Antriebswelle

Funktionsprinzip
Der Zulauf wird im strömungsoptimierten Gehäuse beruhigt, sodass die Schwerkraft grobe Schwergutanteile abscheiden lässt: Schwere Partikel sinken in den Abscheider, während kleinere oder leichtere Fremdkörper am Schneidsieb zurückgehalten werden. Langsam drehende, berührungsfreie Freiräumer heben das zurückgehaltene Material und führen es aktiv in das Schwergutfach. Die Gehäusegeometrie wurde mittels Strömungssimulationen entwickelt, um die schwerkraftunterstützte Abscheidung zu optimieren.

Features

• Aktive Schwergutabscheidung: zurückgehaltene Fremdkörper werden aktiv in den Abscheider geführt, zuverlässiger als passive Systeme
• Strömungsoptimiertes Gehäuse: grosser, beruhigter Bereich für langsame, laminare Strömung
• Gegenlagerung: zusätzliche Abstützung der Antriebswelle für Stabilität
• Dichtungssystem: Gleitringdichtung kombiniert mit Radialwellendichtring; Sperrflüssigkeitsbehälter zur Leckagekontrolle
• Optimierte Freiräumer-Geometrie: grosser stumpfer Winkel zur Vermeidung von Einklemmungen

Optionen

• Siebspaltvarianten: 12 mm, 25 mm oder 40 mm
• Anschlüsse: DN150 oder DN200 je nach Einbauanforderung
• Debris Removal System (DRS): optionale Entfernung des abgesperrten Schwerguts im Betrieb mit minimalem Mediumverlust (ca. 15 l)
• Performance Control Unit (PCU): optionale PCU zur Überwachung/Automatisierung und Integration mit PreMix oder RotaCut RCX

Materialien, Aufbau & Leistung
Das Gehäuse besteht aus geschweißtem Stahlblech und ist feuerverzinkt für Korrosionsbeständigkeit. Die Einheit ist für Anwendungen unter Druck geeignet (max. Innendruck bis 4 bar). Durch die berührungsfreie Bauweise und die niedrige Drehzahl der Freiräumer sind Energiebedarf und Verschleiß gering: bei Durchsätzen bis zu 400 m3/h beträgt die benötigte Antriebsleistung typ. ca. 2 kW, was eine lange Lebensdauer unterstützt.

Anwendungsbereiche
Entwickelt für Biogasanlagen und Abwasseranwendungen sowie für Systeme, in die Steine, Metallteile oder andere schwere Fremdkörper gelangen (z. B. Frischflüssigmist, Biomassezufuhr). Die kompakte Bauform erlaubt den Einbau bei begrenztem Platzangebot und schützt zuverlässig Pumpen und Anlagenkomponenten.

caractéristiques / spécifications techniques

• Modellname: DebrisCatcher
• Siebspaltoptionen: 12 mm, 25 mm, 40 mm
• Anschlüsse: DN150 oder DN200
• Durchsatzleistung: bis zu 400 m3/h
• Antriebsleistung typ.: ca. 2 kW (bei bis zu 400 m3/h)
• Maximaler Innendruck: bis zu 4 bar
• Material / Oberfläche: Gehäuse aus geschweißtem Stahlblech, feuerverzinkt
• DRS Mediumverlust pro Entleerung: ca. 15 l
• Antriebswellenabdichtung: Gleitringdichtung + Radialwellendichtring mit Sperrflüssigkeitsbehälter
