Kompakter Müllzerkleinerer und -brecher XRipper®

robustfür Metallfür Industrieanwendungen

Produktübersicht
Der XRipper® von Vogelsang ist ein Zweiwellen-Zerkleinerer, konzipiert zur Reduzierung von Fest- und Störstoffen (Feuchttücher, Textilien, Holz, Kunststoff, sperrige Abfälle) und zum Schutz von Pumpen sowie nachfolgenden Anlagenkomponenten vor Verstopfungen und Beschädigungen. Konstruktion und Servicekonzept zielen auf hohe Verfügbarkeit und einfache Wartung vor Ort ab.

Vorteile

• Kostengünstige Zerkleinerung von verfilzten und faserigen Feststoffen wie Feuchttüchern und Textilien
• Schutz von Pumpen, Ventilen und nachgeschalteten Komponenten vor Blockaden und Schäden
• Schnelle, vor-Ort-durchführbare Wartung mit gutem Zugang zu Verschleißteilen
• Erhöhte Betriebssicherheit durch Cartridge-Dichtungstechnik und robuste Ausführung

Anwendung & Leistung
Die XRipper-Baureihen zerkleinern zuverlässig faserige und verfangene Stoffe in Kanalnetzen, Pumpstationen und Kläranlagen. Monolithische Ripper-Rotoren und eine verwindungssteife Zweiwellen-Konstruktion sorgen für gleichmäßige Größenreduzierung auch bei groben oder volumigen Störstoffen, was Verstopfungen reduziert und die Anlagenverfügbarkeit erhöht.

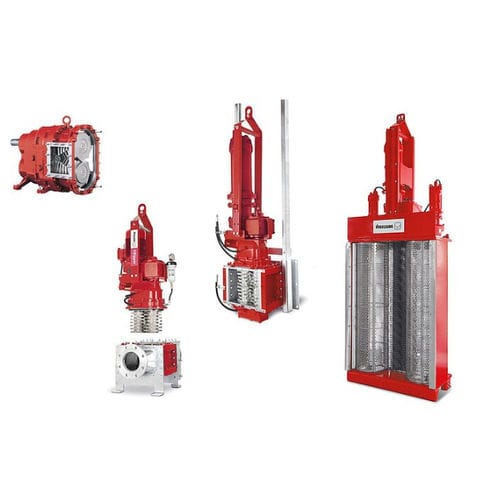

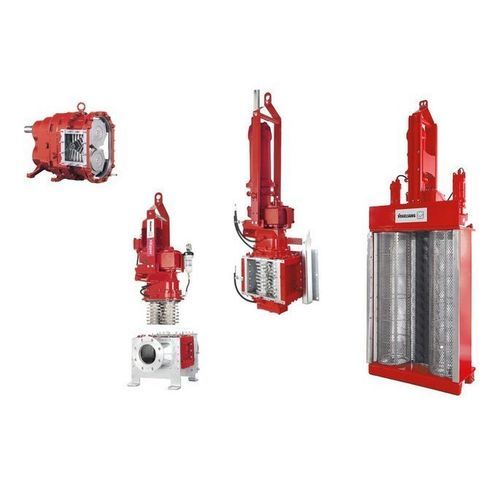

Modelle

• XRipper® XRS: Wirtschaftliche, servicefreundliche Serie mit einfachem Zugang zu Verschleißteilen; geeignet für grobe und volumige Materialien.
• XRipper® XRP: Kompakte Inline-Variante für Rohrleitungen, Motor oberhalb der Einheit und herausnehmbarer Funktionsträger für Wartung ohne Rohrdemontage.
• XRipper® XRC-SIK: Ausführung für offene Kanäle und Schächte mit Sewer Integration Kit (SIK) zur Positionierung und zum Herausheben auf Führungen für Servicearbeiten.
• XRipper® XRG: Hochleistungs-Zerkleinerer für maximale Durchflussmengen; seitliche High-Capacity-Einheiten behalten störende Stoffe und ermöglichen kontinuierliche Zerkleinerung.

Features

• Monolithische Ripper-Rotoren aus einem Block hochwertigem Stahl: gleichmäßige Drehmomentübertragung und weniger Einzelteile
• Axiale Verschleißplatten mit Gegenschneiden zur Verhinderung unbearbeiteten Durchgangs und für gleichmäßige Zerkleinerung
• Selbstreinigung durch verschiedene Drehzahlen der beiden Wellen, aktive Entfernung von Ablagerungen
• Robuste, groß dimensionierte Wellen und Rotoren für Torsionssteifigkeit und Blockage-Resistenz
• Steifes Gehäusedesign zur Verlängerung der Lager- und Getriebelebensdauer

Optionen

• Schneidenbreiten der Ripper-Rotoren 6–11 mm; Standard gehärteter Spezialstahl, Edelstahlvarianten verfügbar
• Durchflussoptimierte Gehäuse (insbesondere für XRP und XRC) zur Maximierung des Durchsatzes bei kompakten Abmessungen
• ATEX-Ausführungen für explosionsgefährdete Bereiche
• Materialvarianten: Grauguss (XRS) oder Stahl; alternativ Edelstahl/Edelstahlguss; Verschleißteile in Edelstahl oder hochverschleißfestem Spezialstahl
• QD-Lagerung (drittes Stützlager) für lange Baugrößen oder harte Blockaden
• Anschlussbox zur Abscheidung von Schwergut (Steine, Metall) vor dem Zerkleinerer
• Sewer Integration Kit (SIK) für flexible Kanal-/Schachtintegration und Hebefunktion
• Antriebsvarianten: Getriebemotoren, Flachgetriebemotoren, flutfähige Ausführungen, hydraulische Antriebe

Downloads
Prospekt und ePaper: XRipper - The robust wastewater grinder.

Technische Daten

• Prinzip: Zweiwellen-Zerkleinerer mit monolithischen Ripper-Rotoren
• Einsatzgebiete: kommunale Abwässer, Pumpstationen, Kanäle, Schächte und ausgewählte industrielle Medien
• Schneidenbreiten: 6–11 mm
• Werkstoffe: Ripper-Rotoren und Verschleißplatten aus gehärtetem Spezialstahl (Standard); Gehäuse in Grauguss oder Stahl; Edelstahlausführungen möglich
• Cartridge-Dichtungstechnik
• Selbstreinigendes Rotorprinzip (unterschiedliche Wellenwinkel/geschwindigkeiten)
• Optionales QD-Lager für erhöhte Stabilität
• ATEX-Option verfügbar
• Antriebsoptionen: Getriebemotoren, Flachgetriebemotoren, hydraulische Antriebe; flutfähige Versionen erhältlich
• Verfügbare Baureihen: XRS, XRP, XRC-SIK, XRG
