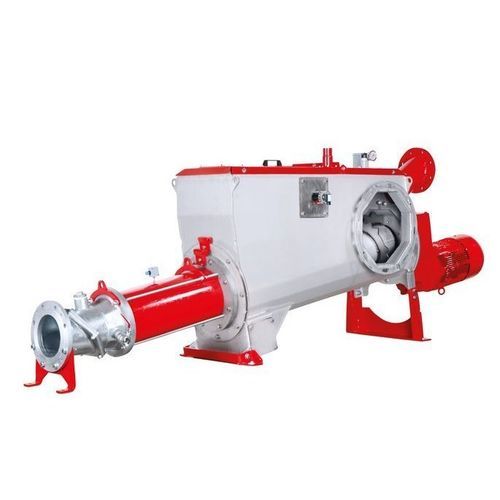

Automatisches Zuführsystem CC-Mix

elektrischfür abrasive Fluidefür zähflüssige Fluide

Übersicht

• Verwandelt einfache Biomasse wirtschaftlich in eine homogene Biosuspension
• Integrierter Fremdkörperabscheider entfernt Schergut vor Erreichen der Pumpe
• Kompakte Bauform und einfache Steuerung für leichte Integration und Retrofit
• Ein CC‑Mix kann mehrere Fermenter beschicken
• Schneller Vor‑Ort‑Ersatz von Verschleißteilen durch QuickService

Anwendungszusammenfassung
Der CC‑Mix ist ein energieeffizientes Flüssigfütterungssystem zur Aufbereitung von fließfähigen bis leicht pastösen Feststoffen (z. B. Maissilage, Zuckerrübenschnitzel, Getreidemahlgut, Obst‑ und Gemüsereste, trockene Geflügelmist) zu einer pumpfähigen, homogenen Biosuspension für die Fermenterbeschickung. Ziel ist die Minimierung des Energiebedarfs bei gleichzeitiger optimaler Substratvorbereitung für die Vergärung.

Aufbau und Funktionsprinzip

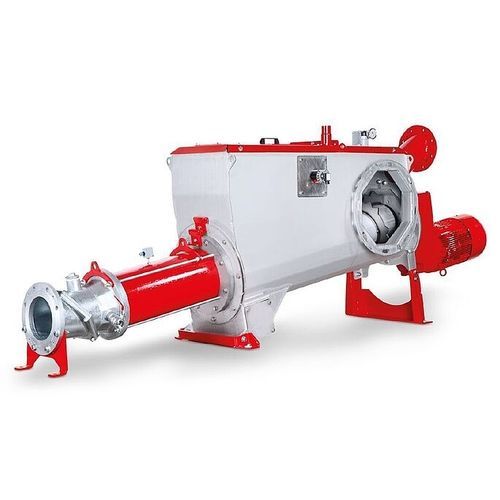

Der CC‑Mix kombiniert eine Exzenterschneckenpumpe der CC‑Serie mit einer großzügigen Mischkammer. Feststoffe werden mittels Förderschnecke (seitlich oder oben) in die Mischkammer eingebracht. Flüssigkeit (z. B. Rücklaufsubstrat) wird am Kammeranfang zugeführt. Die Mischwelle fördert und dispergiert die Feststoffe aktiv in die Flüssigkeit, verhindert Schwimmschichten und erzeugt eine homogene, pumpfähige Suspension.

Leistung
Durch optimierte Geometrie und Bauteilauswahl wird ein intensives Mischergebnis bei geringem Energiebedarf erzielt. Typischer Gesamtleistungsbedarf zur Erzeugung einer gut zerkleinerten Biosuspension liegt bei ca. 11–15 kW, abhängig von Konfiguration und Zuführgut. Für höhere Betriebsdrücke sind zweistufige Pumpvarianten erhältlich.

Wartung und Service
Das QuickService‑Konzept erlaubt das Aus‑ und Einklappen des Rotor/Stator‑Blocks als Einheit für schnellen Austausch. Mischwelle und Verschleißteile sind vor Ort mit wenigen Handgriffen zugänglich und tauschorientiert ausgelegt, wodurch Ausfallzeiten minimiert werden.

Hauptmerkmale

• Effiziente, intensive Durchmischung bei niedrigem Energiebedarf
• Integrierter, gravimetrischer Fremdkörperabscheider am Mischkammerfuß
• Kompakte Bauweise zur einfachen Integration und Nachrüstung
• QuickService: einfacher Vor‑Ort‑Austausch von Rotor/Stator‑Einheit, Wellenabdichtung und Mischwellenkomponenten
• Robuster, direkt auf der Antriebswelle montierter Flachgetriebemotor (ohne zusätzliche Kupplung)
• Mischkammer, Mischwelle und sichtbare Stahlteile aus korrosionsbeständigem Material
• Großzügig dimensionierte, geschützte Kardanwelle mit zwei Gelenken und Schutzmanschette

Optionen

• Mehrstufige Pumpen‑Geometrie (zweistufig) für höhere Drücke oder abrasive Medien
• Performance Control Unit (PCU) optional mit PROFINet‑Schnittstelle
• Wide‑Screen Touch‑Display in der Schaltschranktür für lokale Bedienung
• Komplettes Steuerungspaket (Hardware/Software) und Sensorik lieferbar
• Fernwartungsfähigkeit der PCU für Software‑Updates und Remote‑Support (sofern aktiviert)

Typische Anwendungsbereiche
Vorbereitung und Zuführung von Substraten in Biogasanlagen: effiziente Aufarbeitung von nachwachsenden Rohstoffen und energiereichen Kofermenten wie Maissilage, Getreideabfälle, Zuckerrübenschnitzel, Obst‑ und Gemüsereste sowie trockene Geflügelmist. Geeignet für Neu‑ und Bestandsanlagen; ein Gerät kann mehrere Fermenter versorgen.

Technische Daten

• Handelsbezeichnung: CC‑Mix
• Standardmodell: CC‑Mix66‑M1 — Förderleistung bis 50 m³/h, Betriebsdruck bis 6 bar
• Leistungsmodell: CC‑Mix66‑D1 — Förderleistung bis 85 m³/h, Betriebsdruck bis 6 bar
• Hochdruckmodell: CC‑Mix66‑M2 (zweistufig) — Förderleistung bis 50 m³/h, Betriebsdruck bis 12 bar
• Typischer Leistungsbedarf: ca. 11–15 kW (abhängig von Zuführgut & Konfiguration)
• Pumpentyp: Exzenterschneckenpumpe (CC‑Serie, Cavity‑Comfort)
• Mischkammer und Mischwelle: korrosionsbeständiger Edelstahl
• Integrierter Fremdkörperabscheider: gravimetrisch, serienmäßig
• Antrieb: direkt montierter Flachgetriebemotor auf Antriebswelle
• Servicekonzept: QuickService (Rotor/Stator‑Block schwenkbar, einfacher Austausch der Mischwellenwerkzeuge)
• Automatisierungsoptionen: PCU, PROFINet, Touch‑Display, Komplettsteuerung, Fernwartung
