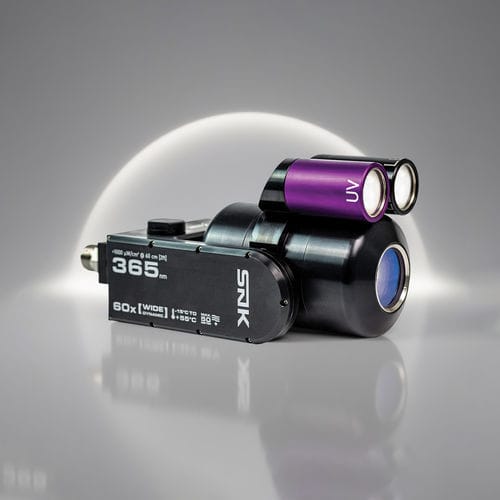

Starres Videoskop SNK Ultra 365

für Lebensmittelfür Pharmaproduktezur Kanalisationsinspektion

Übersicht
Die SNK Ultra 365 ist eine Pan-Tilt-Zoom-(PTZ)-Inspektionskamera für Behälter, ausgelegt für UV-basierte fluoreszenzgestützte Prüfungen von Tanks und großen Behältern. Sie basiert auf der bewährten SNK 60×-Plattform und erweitert die Inspektionsmöglichkeiten für Sauberkeitsprüfungen und fluoreszierende Eindringprüfungen in industriellen Umgebungen.

Wellenlängenbereich
Die Beleuchtung ist um 365 nm optimiert, um fluoreszierende Kontrastmittel und andere UV-reaktive Hinweise gut darstellbar zu machen, wie sie bei Sauberkeits- und Eindringprüfungen verwendet werden.

Anwendungsbereich
Die SNK Ultra 365 ist für die Inneninspektion von Tanks, Behältern und großen Rohrleitungen konzipiert und eignet sich für die Lebensmittel-, Pharma- und Chemieindustrie, insbesondere für UV-basierte Sauberkeitstests (z. B. Riboflavin) und fluoreszierende Eindringprüfungen.

Sauberkeitstests
Bei Sauberkeitstests wird die Innenfläche mit einem fluoreszierenden Kontrastmittel (z. B. Riboflavin) benetzt. Kontaminierte Bereiche nehmen das Mittel auf und fluoreszieren unter UV-Bestrahlung, so dass gezielt gereinigt werden kann, bis keine fluoreszierenden Stellen mehr sichtbar sind.

Rissprüfung
Die SNK Ultra 365 unterstützt fluoreszierende Eindringprüfungen: Das fluoreszierende Eindringmittel dringt in feine Risse ein und erzeugt unter UV-Leuchten sichtbare Fluoreszenz, welche die Lokalisierung und Bewertung oberflächlicher Hinweise und kleiner Risse ermöglicht.

Betrieb und Dokumentation
Die Kamera wird über das MATRIX-Dokumentationssystem betrieben. Kamerafunktionen können zwischen automatischen und manuellen Modi umgeschaltet werden, um Prüfprotokolle ohne sichtbares Licht einzuhalten. Das System bietet Bildoptimierungsfunktionen, eine intuitive Touchscreen-Bedienung und die strukturierte Speicherung von Inspektionsergebnissen.

Mobilität
Das System ist für den Feldeinsatz ausgelegt: optimierter Transportkoffer und optionaler Betrieb mit zusätzlichen Batterien ermöglichen mobilen Einsatz und einfachen Transport.

Technische Daten / Spezifikationen

• Produkttyp: Pan-Tilt-Zoom (PTZ) Inspektionskamera für Behälter
• Beleuchtung: UV-LEDs optimiert für fluoreszierende Prüfmethoden (365 nm) + weiße LEDs
• Hauptanwendungen: Sauberkeitstests, Riboflavin-Tests, fluoreszierende Eindringprüfung
• Zielbranchen: Lebensmittel, Pharma, Chemie
• Betrieb: Kompatibel mit MATRIX; automatische und manuelle Kameraeinstellungen
• Benutzeroberfläche: Touchscreen, Bildoptimierungsfunktionen, Dokumentation und strukturierte Speicherung
• Portabilität: Optimierter Transportkoffer; Unterstützung optionaler Batterien für mobilen Betrieb
• Modell: SNK Ultra 365
• Gewicht: 2,97 kg
• Materialien: Eloxiertes Aluminium oder Edelstahl (je nach Version)
• Abmessungen: Öffnungsdurchmesser 164 mm | Standardhöhe 280 mm
• Schwenkbereich: 347° (±173,5°) | Neigungsbereich: -180° bis +60°
• Achsengeschwindigkeit: 0 bis 14°/s
• Zoom: 60× optisch | Blickfeld: 1,6° bis 45°
• Fokussierung: Manuell und automatisch; Makrofunktion; 10 mm bis ∞
• Sensor: Panasonic 1/3" CMOS (1920 × 1080 aktive Pixel)
• Videoauflösung: aktiver Sensor 1920 × 1080 (entspricht ca. 700 TVL horizontal)
• Empfindlichkeit: Farbe 0,125 lx | S/W 0,025 lx
• Blende & Verschluss: 1/30 000 bis 1/7 s
• Schutz / Druck: Wasserdichtigkeit bis 50 m; max. CO2-Innendruck 0,7 bar
• Betriebstemperatur: -15 °C bis +55 °C
• Kabellängen: 3 m, 30 m, 50 m, 80 m; optional bis 150 m (Erweiterungen bis 200 m je nach Konfiguration)
• Strom / Laufzeit: Optionale Batterieversorgung bis zu 5 h
