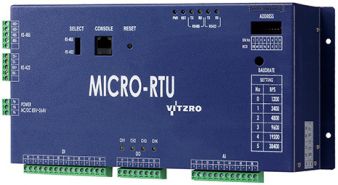

Modularer Fernbedienungsterminal MICRO-RTU

RS-232

Die VITZROEM RTU (Remote Terminal Unit) erfasst die Felddaten und sendet/empfängt die Informationen über RS-232-Kommunikation zum/vom oberen System. Die MICRO-RTU-Platine ist mit einem 16-Bit-Mikroprozessor '80C196KC-20MHz' ausgestattet und verfügt über einen SCC-Chip '85C30', der einen 2-Kanal-SIO-PORT bereitstellt. Die Hauptspeicherkapazität beträgt 16KB und der Programmspeicher ist 32KM groß. MICRO-RTU ist ein Embedded System Controller mit einem seriellen Port, der eine Schnittstelle mit asymmetrischen seriellen 2-Port-Kommunikationsgeräten ermöglicht. Er wurde entwickelt, um die Kompatibilität von Signalen durch die Auswahl von RS-232 (oder RS-422/485) Kommunikation zu verbessern und der Modbus-Protokollmodus wird für die Datenübertragung mit dem Master (HOST) übernommen. Produktmerkmale 1) MICRO-RTU empfängt externe Daten und kommuniziert mit den externen Geräten über RS-232-, RS-422/485-Kommunikation. Es besteht aus einem abnehmbaren Stecker, der eine einfache Installation oder A/S ermöglicht. 2) Er unterstützt max. 2-Kanal-RS232-Kommunikation und seine Kommunikationsgeschwindigkeit beträgt 1200 bps-38400 bps. 3) Es verwendet den Konsolenanschluss, der es uns ermöglicht, den Status der Kommunikation mit dem oberen System und der Datenerfassung auf dem PC zu sehen.
