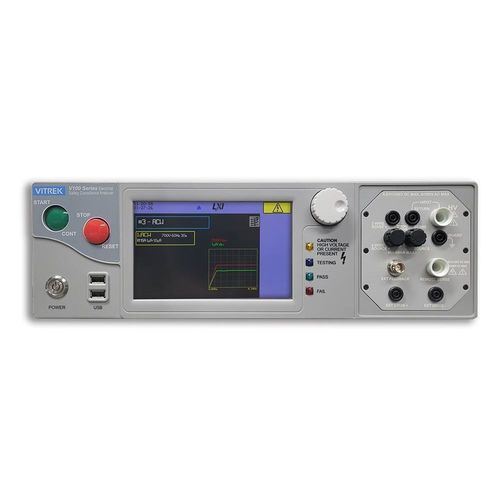

DC-Hochspannungsprüfgerät V10X

ACfür die elektrische KonformitätMehrpunkt

Übersicht
Die Vitrek V10X Series ist eine fortschrittliche Plattform für elektrische Sicherheitsprüfungen in Produktions‑ und Laborumgebungen. Sie bietet Mehrfachprüfungen: AC Hipot, DC Hipot, Isolationswiderstand (IR), Schutzleiterprüfung und 4‑Leiter‑Niederohmmessungen. Die Plattform ist automationsbereit mit nativer SCPI‑Unterstützung, eingebetteter PDF‑Berichterstellung und skalierbarer Steuerung von HV‑Scannerkanälen für große Mehrpunkt‑Testsysteme.

Hauptmerkmale

• AC Hipot bis 10 kVrms Standard; DC Hipot bis 15 kV Standard; optionaler externer 30 kV AC‑Booster
• AC‑Leistungsoptionen (100 mA, 200 mA; 500 VA Option auf unterstützten Modellen)
• DC‑Stromversorgung bis zu 50 mA für schnelles Laden hochkapazitiver DUTs
• Integrierte Schutzleiterprüfung bis 40 A RMS bei geeigneten Modellen
• Pikoampere‑Leckauflösung (100 pA) für TΩ‑IR‑Messungen
• Von DSP gesteuerte Messtechnik mit Phasenwinkelanalyse zur Trennung von resistiven und kapazitiven Leckströmen
• Konfigurierbare Breitband‑Bogen­erkennung mit dualen Schwellwerten (Zeit und Amplitude) und schneller Fehlerdurchbruchserkennung <150 μs
• Farbiges Touchdisplay mit grafischer Sequenzbearbeitung und Echtzeit‑Messdiagrammen
• Konfigurierbare Mehrschritt‑Sequenzen: 1.000+ Schritte mit Rampen, Dwell‑Phasen, mehrstufigem IR und Multi‑Dwell ohne Rückkehr zu Null
• Direkte Steuerung von bis zu 1.600 HV‑Scannerkanälen für umfangreiche Testmatrizen
• Konnektivität: Ethernet (LAN), USB, RS‑232, digitale I/O; optional GPIB; integrierte Web‑Schnittstelle und Wi‑Fi Konfiguration
• Eingebettete PDF‑Berichte und CSV‑Export für revisionssichere Dokumentation mit Zeitstempel, Bediener‑ID und vollständiger Messnachverfolgbarkeit
• Mehrlagige Sicherheitsarchitektur: Ground Fault Interruption (GFI), Safety Fault Interlock (SFI™) und Test Lead Safety Sense (TLSS™)
• Entwickelt zur Erfüllung von UL, IEC, CSA, MIL‑STD und DO‑160 (400 Hz)
• Hergestellt in den USA; 2‑jährige Standardgarantie

Fähigkeiten (Zusammenfassung)
AC Hipot - Spannungsbereiche pro Modell: V101–V104: 20 V–6 kV; V105–V108: 50 V–10 kV; externe AC‑30 Option bis 30 kV AC
AC Hipot - Max. Standardstrom: typ. 50 mA; 100 mA oder 200 mA mit Optionen; 500 VA Option für höhere Leistung
DC Hipot/IR - Spannungsbereiche pro Modell: V101–V102: 20 V–6 kV; V103–V106: 50 V–11 kV; V107–V108: 50 V–15 kV
DC Hipot - Max. DC‑Strom: typ. bis 50 mA (modell/optionabhängig)
IR‑Messung: picoampere Auflösung mit Unterstützung für TΩ‑Bereiche
Schutzleiterprüfung: integriert bis 40 A RMS bei ausgewählten Modellen
4‑Leiter‑Ohmmeter: schnelle 5‑stellige Widerstandsmessungen bis 100 μΩ; Bereiche bis 100 kΩ

Enthaltene/verfügbare Software und Dokumente
Eingebettete PDF‑Berichterstellung und CSV‑Export. QT Insite PC‑Software verfügbar (Lizenzoption) für Automatisierung, Sequenzverwaltung und Datenmanagement.

Zubehör und Optionen (Beispiele)

• AC‑30 externer AC‑Booster (30 kV AC Option)
• 500 VA Hochleistungsoption und AC‑2 Option (2 kV/200 mA)
• GPIB Schnittstelle optional
• Rückseitenanschluss‑Konfigurationen, Rack‑Montagekit, Sicherheitsgehäuse
• Fernstart/stop Fuß‑/Handschalter, HV‑Leitungssets, Erdungsprüfsonden und Kelvin‑Leitungen

Technische Daten

• AC Prüfspannung: bis 10 kVrms Standard; erweiterbar auf 30 kVrms mit AC‑30 Option
• DC Prüfspannung: bis 15 kV Standard bei höherwertigen Modellen
• AC Ausgangsstrom: 50 mA Standard; Optionen 100 mA, 200 mA; 500 VA Kapazität bei unterstützten Modellen
• DC Source Strom: bis 50 mA (modellabhängig)
• Schutzleiter: integriert bis 40 A RMS
• Leckstromauflösung: 100 pA
• Phasenwinkelmessung: In‑Phase und Quadratur mit ±0,05° RMS Genauigkeit (typ.)
• Bogenerkennung: konfigurierbare Amplituden‑ und Pulsbreitenschwellen (Pulsbreite 4–30 μs wählbar)
• Durchschlagserkennung: <150 μs schnelle Reaktion
• Sequenzspeicher: 1.000+ Multi‑Step Sequenzen, Multi‑Dwell und Rampen; nicht‑flüchtiger Speicher
• Schnittstellen: Ethernet LAN, USB Host, RS‑232, digitale I/O; optional GPIB; SCPI konforme Befehlsmenge
• Remote‑Funktionen: eingebettete Web‑Schnittstelle und Wi‑Fi Konfiguration für Überwachung und Management
• Berichtswesen: PDF‑Generierung onboard, CSV‑Export, Zeitstempel, Bediener‑ID und vollständige Messnachverfolgbarkeit
• Sicherheitsfunktionen: GFI, SFI™ <1 ms Abschaltung, TLSS™ kontinuierliche Verifikation
• Normen: UL, IEC, CSA, MIL‑STD und DO‑160 (400 Hz)
• Widerstandsmessung: 4‑Leiter Kelvin bis 100 μΩ mit automatischer Leitungs‑Kompensation
• Abmessungen/Gewicht: ca. 132 mm H × 432 mm B × 457 mm T; Nettogewicht ≈9 kg (modell/optionsabhängig)
• Betriebsbedingungen: 0 °C bis 50 °C; Luftfeuchte bis 85 % rF nicht kondensierend; Höhe bis 7 000 ft
• Stromversorgung: 105–265 VAC (45–450 Hz); minimale Kapazität 500 VA (750 VA mit Hochleistungsoption)
• Firmware: software‑updatable für Erweiterungen und Konformitäts‑Updates
