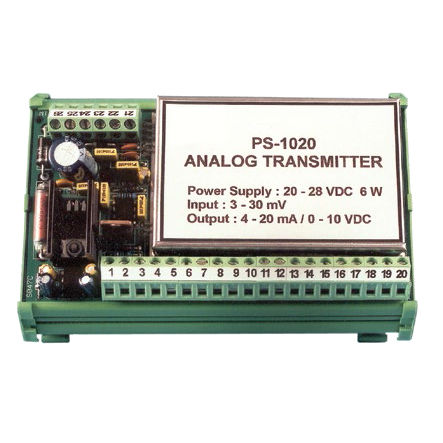

Analoger Gewichttransmitter PS-1020

Hutschienenmontage

PS-1020 Messumformer sind eigenständige Wägezellensignalaufbereiter, die um einen analogen Präzisionsinstrumentenverstärker herum entwickelt wurden. Die Geräte werden mit 24 V Gleichstrom versorgt und bieten eine gut geregelte Erregungsversorgung für bis zu vier 350-Ohm-Brücken-Wägezellen. Die einfache Konfiguration erfolgt über DIP-Schalter und Trimmpotis. Die integrierte Wägezellensummierung macht externe Verteilerkästen überflüssig. Typische Anwendungen sind die Umstellung von Behältern oder Trichtern und Systeme zur Messung des Inhaltsstoffbestands. Die DIN-Schienenausführung aus ABS-Kunststoff ermöglicht die Montage in der Nähe der Messwertgeber des Systems und reduziert so die Installationskosten. Eine integrierte Klemmenleiste mit 20 Positionen bietet Anschlüsse für bis zu vier Wägezellenaufnehmer. Alle elektrischen Anschlüsse sind mit Schraubklemmen gesichert. BLH bietet das PS-121, ein 24Vdc-Netzteil (Datenblatt #12155), für den Betrieb des PS-1020 an Merkmale - Kompletter Wägezellen-Signalaufbereiter - Präzise 10 VDC Erregungsversorgung für bis zu 4 Wägezellen - Wählbarer Analogausgang 0-5, 0-10 VDC oder 4-20 mA - Unabhängige Einstellung von Nullpunkt und Spanne - Montage auf DIN-Schiene mit Schnappschienen - Interne Wägezellen-Summiereinheit - Einstellbare analoge Filterung
