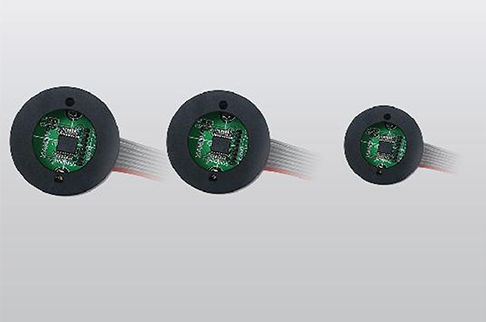

Inkrementaler Drehgeber Magnetmit DigitalausgangLine Driver
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- inkremental
- Technologie
- Magnet
- Ausgangssignal
- mit Digitalausgang, Line Driver
- Versorgungsspannung
- 5 V DC
- Anwendungsbereich
- für Industrieanwendungen, für Motor, für OEM, für Robotik
- Weitere Eigenschaften
- kleinformatig, programmierbar, für Motorfeedback, 3 Kanäle
- Auflösung von Inkrementalgebern (Impulse/Umdrehung)
Max: 4.096 unit
Min: 256 unit
- Baugröße
22 mm
(0,87 in)- Rotationsgeschwindigkeit
Max: 20.000 rpm
(125.664 rad.min-1)Min: 0 rpm
(0 rad.min-1)
Beschreibung
Eigenschaften:
Produktparameter:
Produkt-Handbuch:
Anwendungen:
- Magnetischer Drehgeber-Chip, 3 Kanäle (ABI)
- Ausgangsschnittstelle: ABI (TTL)
- Programmierbare Konfiguration: Nullposition und ABI-Linien pro Umdrehung
- Wählbare Impulszahlen (ABI): 4096, 2048, 1024, 512, 256 ppr
- Optionaler vierkanaliger differentieller Line Driver (EN22AL / EN22BL) mit komplementären Ausgängen
Produktparameter:
- Modell: Magnetic encoder, 3 channels, Line Driver, 4096 CPT
- Durchmesser: 22 mm
- Linien pro Umdrehung (LPR): 256–4096
- Impulsanzahlen (ABI): 4096, 2048, 1024, 512, 256 ppr
- Max. Drehzahl: 20.000 RPM
- Versorgungsspannung: 5 V
- Ausgangssignal: TTL (ABI)
- Encoder-Typ: Magnetisch
- Spezifikation: Produkt-Handbuch verfügbar (PDF)
- CAD: Nicht verfügbar
- 3D CAD: Nicht verfügbar
Produkt-Handbuch:
- Titel: Magnetic encoder,3 channels,Line Driver,4096 CPT
- Format: PDF
- Version: 20260311
- Datum: 2026-03-11
Anwendungen:
- Integration in industrielle Rotationsantriebsregelungen, Servomotoren und Rückführsysteme
- Einsatz in Robotik, Förderanlagen und automatisierten Montagelinien
- Geeignet für OEM-Integration, wenn ein kompakter 22 mm Encoder benötigt wird
- Programmierbare Optionen vereinfachen Kalibrierung und Integration mit ABI-kompatiblen Steuerungen
