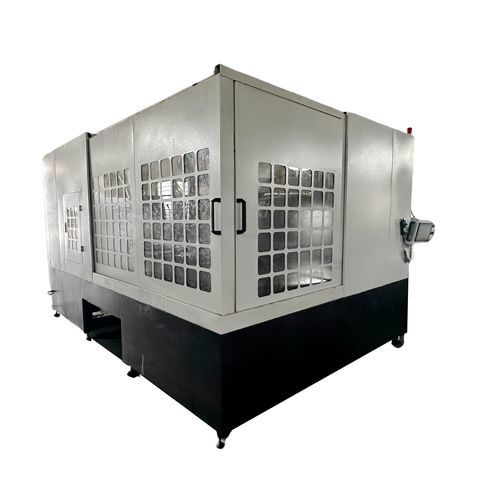

Drahtschneidemaschine SH200-R

Diamantfür Glasfür Keramik

Produktübersicht
Die HorizonCrystal SH200-R ist eine Endlos-Diamantdrahtsäge für den Horizontal-Schnitt großer Quarz-, Kristall- und Technokeramik-Teile. Sie unterstützt Werkstückdurchmesser bis 2000 mm und schwere Industrie-Beladung und bietet feine Oberflächenqualität sowie hohe Durchsatzraten für die Serienbearbeitung.

Hauptmerkmale

• Horizontale Endlos-Diamantdrahtsäge für große Durchmesser und spröde/harte Materialien
• Closed-loop (Endless) Diamantdraht mit unidirektionaler Bewegung für stabile Schnitte
• Hohe Drahtgeschwindigkeit (typ. bis 60 m/s; in bestimmten Endlos-Konfigurationen bis zu 84 m/s)
• Überlegene Oberflächenqualität bei minimaler Schnittbreite (≈0,7 mm)
• Robuste Konstruktion, beladbar per Gabelstapler oder Laufkran
• Optionale integrierte Drehtisch (R-Achse) zur Beschleunigung des Schnitts und Steigerung der Produktivität
• Einstellbare Schnittparameter für unterschiedliche Materialien und Dicken

Anwendungen

• Halbleiterindustrie: Schneiden von Quarz-, Keramik- und Kristallsubstraten für Wafer und Chips
• Optoelektronik: Formgebung von synthetischem Saphir und Kristallen für LEDs und Laser
• Keramik und Advanced Materials: Aluminiumoxid, SiC, Zirkonia, Bornitrid, Mullit, Sialon, Macor
• Schmuck und Luxusgüter: Zuschneiden großer Edelsteine und Saphirglas für Uhren und Displays
• Wissenschaftliche Forschung: Präzisionsschnitt verschiedener Kristallmaterialien

Vorteile der Ausrüstung

• Hohe Schneideffizienz durch diamantbeschichteten Draht und erhöhte lineare Geschwindigkeiten
• Hervorragende Oberflächenqualität durch kontinuierliche Endlos-Drahtbewegung
• Geringerer Materialverlust durch schmale Schnittfuge und dünne Drahtdurchmesser (0,35–0,8 mm)
• Robuste Bauweise zur direkten Handhabung großer, schwerer Werkstücke
• Hohe Präzision mit Wiederholgenauigkeit ±0,02 mm auf Y- und Z-Achse
• Drehtischoption für schnellere, nahtlose Mehrfachschnitte

Technische Daten

• Modell: SH200-R
• Max. Werkstückdurchmesser: 2000 mm (2 m)
• Max. Werkstückhöhe: unbegrenzt (anwendungsabhängig)
• Y-Achsen-Verfahrweg Tisch: 1000 mm (2000 mm mit R-Achse)
• Z-Achsen-Verfahrweg Tisch: 550 mm
• Max. Diamantdrahtgeschwindigkeit: bis zu 60 m/s (typ.), bis zu 84 m/s in speziellen Endlos-Konfigurationen
• Min. Vorschubschritt (Y & Z): 0,01 mm
• Wiederholgenauigkeit Positionierung (Y & Z): ±0,02 mm
• Gesamtleistungsaufnahme: 6 kW
• Stromversorgung: AC220V 50Hz (Dreiphasig, fünfadrig)
• Abmessungen (L×B×H): ≈ 3100 × 2300 × 2100 mm
• Gesamtgewicht: ≈ 3000 kg

Zusätzliche Hinweise
Das geschlossene Endlos-Diamantdrahtsystem ermöglicht hohe lineare Geschwindigkeiten und konstante Oberflächenqualität. Die Maschine wird mit einer Beladestation für schwere Industriebauteile geliefert; kundenspezifische Beladetische und Softwareoptionen sind zur Erfüllung spezieller Produktionsanforderungen verfügbar.
