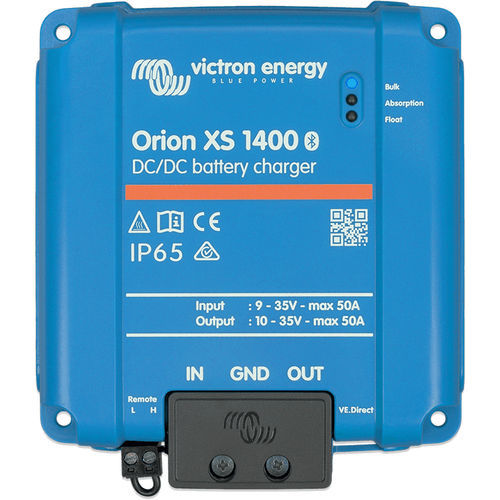

DC/DC-Wandler / auf Rahmen Orion XS

FahrzeugIndustriefür Schifffahrtsanwendungen

Übersicht
Das Orion XS DC-DC-Ladegerät nutzt die Motorleistung zum Laden der Servicebatterie und vereint hohe Ladeleistung mit einem ultrakompakten, robusten Design. Erhältlich als 12‑V‑Einzelspannungs‑Version und als gemischtes 1400‑Modell (12 V / 24 V), unterstützt es Doppelbatterie‑Anordnungen und kann als DC‑DC‑Wandler für Mischspannungssysteme betrieben werden.

Hauptmerkmale

• Ultrakompaktes Hochleistungs‑DC‑DC‑Ladegerät für enge, heiße Einbauräume
• Ladewirkungsgrad bis zu 98,5 %
• Motorlauf‑Erkennung verhindert Laden bei ausgeschaltetem Motor
• Eingangsstrombegrenzung zum Schutz der Lichtmaschine, auch bei intelligenten Lichtmaschinen
• Voll konfigurierbare Ladespannung und Strom für Lithium und Blei‑Säure‑Chemien (AGM, Gel, Nasszellen)
• Acht Batterie‑Voreinstellungen; vollständig anpassbar über die VictronConnect App
• Paralleler Betrieb möglich zur Erhöhung des Gesamt‑Ausgangsstroms
• Aluminium‑Leiterplatte als Kühlkörper ermöglicht volle Nennleistung bis 40 °C vor thermischer Drosselung
• Elektronikgehäuse mit IP65‑Schutz und umfassenden elektrischen Schutzfunktionen

Überwachung & Konnektivität

• Konfiguration via VictronConnect (Bluetooth) mit Firmware‑Updates
• VE.Smart Networking für drahtlosen Datenaustausch und Spannung/Temperaturkompensation
• VE.Direct‑Port für kabelgebundene Kommunikation zu GX/Fernüberwachung (VRM) und DVCC‑Unterstützung
• Optionale Fernüberwachung und VRM‑Integration für Systemalarme

Anwendungen

• Freizeitfahrzeuge (Wohnmobile, Camper)
• Professionelle, Einsatz‑ und Servicefahrzeuge
• Marineinstallationen und Boote
• Off‑Grid‑ und Backup‑Systeme

Modelle & Varianten

• 12/12‑50A (ca. 700 W)
• 12/12‑70A (ca. 1000 W)
• 1400 Mischspannungs‑Modell (ca. 1400 W; 12 V / 24 V‑Wandlung)

Schutz & Zuverlässigkeit

• Eingangsstrombegrenzung zum Schutz von Lichtmaschine und Starterbatterie
• Überlast-, Kurzschluss-, Übertemperatur‑ und Überlade‑Schutz
• Abschaltung bei niedrigen Temperaturen und Unterspannungsschutz zum Schutz von Lithiumbatterien und Starterbatterie
• Motorlauf‑Erkennung zur Vermeidung unnötigen Ladens bei ausgeschaltetem Motor

Technische Daten

• Serie / Modellname: Orion XS
• Ladewirkungsgrad: bis zu 98,5 %
• Ausgangsleistung (typ.): ~700 W (12/12‑50A), ~1000 W (12/12‑70A), ~1400 W (1400)
• Volle Nennleistung bis 40 °C vor thermischer Drosselung
• Gehäuse / Elektronikschutz: Elektronikgehäuse mit IP65
• Ladealgorithmus: intelligentes Mehrstufenverfahren (4‑stufig) mit Presets für Lithium, AGM, Gel, Nasszellen; anpassbar via App
• Konnektivität: VE.Smart, VE.Direct‑Port, konfigurierbar über VictronConnect
• Paralleler Betrieb: unterstützt zur Erhöhung des Ladestroms
• Batterie‑Presets: 8 vorinstallierte Presets und vollständig anpassbare Einstellungen
• Schutzfunktionen: Eingangsstrombegrenzung, Überlastschutz, Kurzschlussschutz, Übertemperaturschutz, Abschaltung bei niedriger Temperatur, Neustart bei Spannungswiederherstellung
