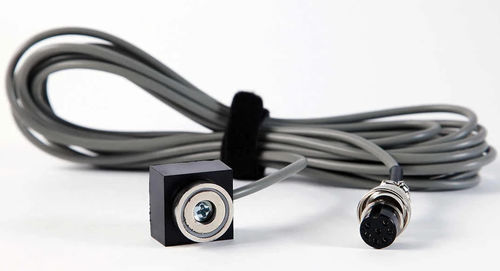

MEMS-Schwingungssensor VS-1

für die Maschinen-Zustandsüberwachungfür drehende Maschinenfür präventive Wartung

Der VS-1 ist der Schwingungssensor (Beschleunigungssensor), der mit den Balanset-Auswuchtsätzen geliefert wird und separat als Ersatzteil oder zur OEM-Integration erhältlich ist. Er basiert auf dem dreiachsigen MEMS-Sensorelement ADXL335 und liefert ein analoges Signal an die Balanset-Messeinheit. Das Standardkabel von 4,5 m kann auf Anfrage verlängert werden.
Technische Daten:

• Sensorelement: MEMS-Beschleunigungssensor ADXL335
• Achsen: 3 (X, Y, Z)
• Messbereich: ±3 g
• Empfindlichkeit: ~300 mV/g bei 3 V
• Ausgang: analog
• Versorgungsspannung: 1,8–3,6 V
• Stromaufnahme: ~350 µA
• Betriebstemperatur: −40 °C bis +85 °C
• Abmessungen: 20 × 20 × 20 mm
• Kabel: 4,5 m Standard (auf Anfrage verlängerbar)

Ein Balanset-1A-Satz verwendet zwei VS-1-Sensoren für das Auswuchten in zwei Ebenen; Balanset-4-Konfigurationen nutzen bis zu vier.
