Einpresssystem EZS 058

Produktübersicht

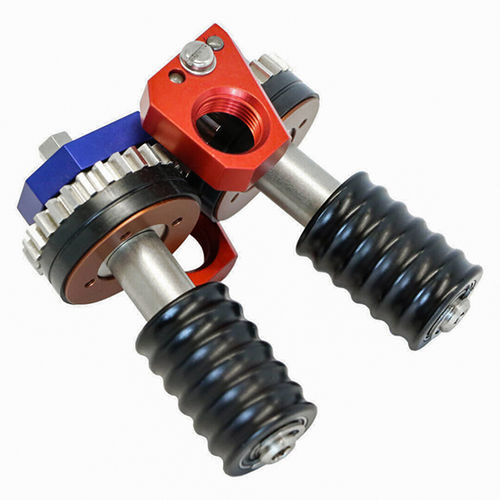

Der EZ.SPEEDY EZS 058 von Zeitler ist eine Vorschubeinheit zum maschinell unterstützten Einschieben von Kabeln (Ø 0,5 mm bis 8,0 mm) in Mikrorohre. Er ist für Rohre mit einem Außendurchmesser von 4 bis 16 mm geeignet und kann mit einem handelsüblichen Akkuschrauber betrieben werden, um Kabel schnell und knickfrei einzuschieben.

Anwendungsbereiche

• Einzug vom Hausübergabepunkt zum Verteilerkasten
• Verbindungen vom Verteilerkasten in Wohnungen und Verkabelungen innerhalb der Wohnung zu einer oder mehreren Anschlussdosen

Lieferumfang (Einzelkoffer)

• 1 EZ.SPEEDY Basiselement (blau)
• 2 EZ.SPEEDY Standardgriffe
• 1 EZ.SPEEDY Einführungsplatte (rot)
• 1 EZ.SPEEDY Ausführungsplatte (rot)
• 2 EZ.SPEEDY Stirnräder
• 2 EZ.SPEEDY Transportrollen (schwarz)
• 2 EZ.SPEEDY Alu-Kerne für Transportrolle
• 2 EZ.SPEEDY Kabelführungen
• 1 Rohranschluss – 7 mm
• 8 Ersatzschrauben in Kunststoffhülse
• 1 Steckschlüssel 8 mm
• 1 Gabelschlüssel 8 mm
• 1 Inbusschlüssel 5 mm
• Bedienungsanleitung

Zeichnungen / Datenblätter
Keine Dokumente verfügbar

Technische Details
L/B/H mm: 100/90/70
Max. Druck: 15 BAR
Rohr-Außendurchmesser geeignet mm: 4/5/7/8/10/12/14/16
Kabel-Ø mm: 0,5–8
Gewicht: 8 kg

Charakteristiken / Spezifikationen

• Modell: EZS 058
• Hersteller/Serie: Zeitler / EZ.SPEEDY
• Anwendungsbereich: Einschieben/Einblasen von Glasfaser-/Kabeln in Mikrorohre (FTTx)
• Kabeldurchmesser (geeignet): 0,5–8,0 mm
• Rohr-Außendurchmesser (geeignet): 4–16 mm
• Abmessungen (L/B/H): 100 / 90 / 70 mm
• Maximaler Betriebsdruck: 15 BAR
• Gewicht: 8 kg
• Lieferumfang: Basiselement, Griffe, Einführungs-/Ausführungsplatten, Stirnräder, Transportrollen, Kerne, Kabelführungen, Rohranschluss 7 mm, Ersatzschrauben, Werkzeuge, Bedienungsanleitung
