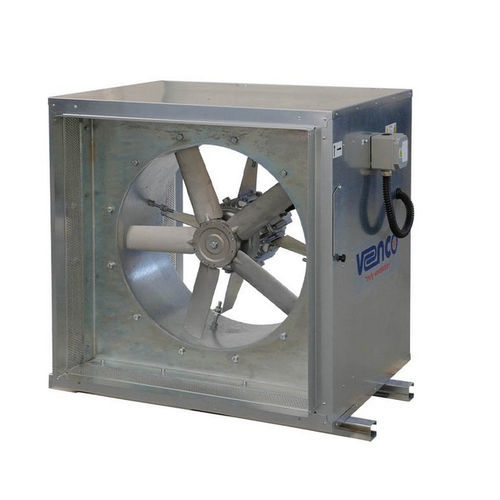

Axialventilator VAX-H

Industriefür gewerbliche Nutzungverstellbaren Schaufeln

Übersicht
Die axialen Ventilatoren mit Gehäuse von VENCO (Baureihe VAX-H) sind für Parkhäuser, U‑Bahn‑Anlagen, Kälteanwendungen, Bergbaubelüftung sowie allgemeine Industrie‑/Gewerbelüftung ausgelegt. Die Baureihe bietet wählbare Schaufel‑Naben‑Kombinationen und verstellbare Schaufelwinkel zur Anpassung an die geforderte Leistung. Das doppeltwandige Gehäuse mit 50 mm Steinwolle sorgt für Schall‑ und Wärmedämmung. Alle wartungsrelevanten Komponenten sind über eine Serviceklappe zugänglich.

Merkmale

• Rotordurchmesser von Ø 400 mm bis Ø 1.400 mm
• Innengehäuse aus feuerverzinktem Blech und äußeres Gehäuse aus verzinktem Blech
• Gussaluminium‑Laufräder mit einstellbarem Schaufelwinkel
• Aerodynamisches Laufraddesign für hohe Effizienz und geringe Geräuschentwicklung
• Laufradnaben aus Druckguss‑Aluminiumlegierung
• Kapazitätsregelung durch verschiedene Schaufel‑Naben‑Kombinationen und verstellbare Schaufelwinkel
• 50 mm Steinwolle als akustische und thermische Isolierung
• Anschlusskasten IP67 außerhalb des äußeren Gehäuses
• Elektromotoren mit Schutzart IP55 und Isolationsklasse F
• Versorgungsoptionen: 230 V, 1~ 50 Hz und 380 V, 3~ 50 Hz
• Betriebstemperaturbereich: -20°C bis 60°C

Zubehör

• NRDO runde Rückschlagklappe für Axialventilatoren
• ACD Inspektionsklappe
• Frequenzumrichter

Technische Daten

• Anwendungsbereiche: Parkhäuser, U‑Bahn, Kältetechnik, Bergbaubelüftung und allgemeine Industrie-/Gewerbelüftung
• Gehäuse: doppeltwandig mit 50 mm Steinwolle für Schall‑ und Wärmedämmung
• Größenbereich: Laufraddurchmesser von 400 mm bis 1.400 mm
• Laufräder: Gussaluminium, einstellbarer Schaufelwinkel; aerodynamisches Profil für hohe Effizienz und geringe Geräuschentwicklung
• Naben: Druckguss‑Aluminiumlegierung
• Kapazitätsregelung: verschiedene Schaufel‑Naben‑Kombinationen und verstellbare Schaufelwinkel
• Wartungszugang: alle Komponenten über Serviceklappe zugänglich
• Anschlusskasten: IP67, außerhalb des äußeren Gehäuses montiert
• Motoren: Schutzart IP55, Isolationsklasse F
• Stromversorgungsoptionen: 230 V Einphasen 50 Hz und 380 V Dreiphasen 50 Hz
• Betriebstemperaturbereich: -20°C bis 60°C
