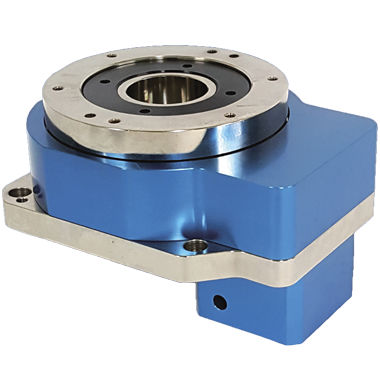

Dreheinheit HRP series

HRP Präzisions-Hohldrehtisch -Hohle Ausgangstischkonstruktion mit großem Durchmesser -Präziser, genauer Stirnradantrieb (optional kann eine Planetengetriebestufe hinzugefügt werden) -Hohes Ausgangsdrehmoment und hohe Steifigkeit -Höheres Untersetzungsverhältnis -Einfache direkte Kupplungsverbindung mit dem Antriebsmotor -Optionales Planetengetriebe mit höherer Untersetzung Flexibler Motoranschluss Das modulare Design der Motoradapterplatte ist für die meisten Servo- oder Schrittmotoren geeignet. Der Eingang und der Motor sind durch einen Verriegelungsmechanismus gekoppelt. Der Mechanismus wurde einer dynamischen Auswuchtanalyse unterzogen, um die Konzentrizität und Ausgewogenheit der Verbindung zu gewährleisten und die Kraftübertragung bei hohen Geschwindigkeiten spielfrei zu gestalten. Hohle Struktur Bequemes Design für einfache elektrische Verdrahtung oder Rohrleitungsarbeiten Hohe Genauigkeit Wiederholte Positioniergenauigkeit ≦10 Verdrehspiel ≦1 arcmin Verlorene Bewegung 2arcmin Direktmontage des Werkstücks Der Drehtisch ermöglicht die direkte Aufnahme von Werkstücken, was das Laden von Werkstücken erleichtert Schrägverzahnung Der Mechanismus zur Geschwindigkeitsreduzierung verwendet ein schrägverzahntes Präzisionszahnradsystem, das im Vergleich zu herkömmlichen Stirnrädern eine zweifache Eingriffsrate der Zahnräder bietet. Extrem ruhiger Lauf, geringe Geräuschentwicklung, hohe Drehmomentabgabe und geringes Verdrehspiel. Hochpräzise Bearbeitung der Zahnräder Das Gehäuse des Rotationstisches besteht aus einer Aluminiumlegierung und wird mit einer CNC-Maschine präzise bearbeitet. Das Präzisionsschleifen der Zahnräder gewährleistet, dass die Zahnradgenauigkeit die Klasse DIN6 erreicht und auf eine Härte von 58-60HRC aufgekohlt ist
