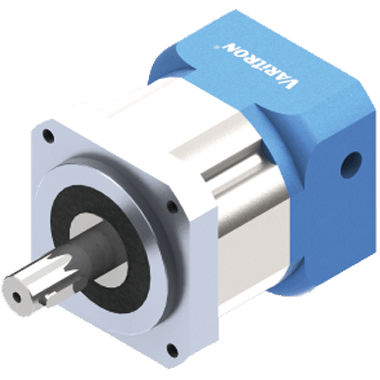

Getriebe mit Planetenbewegung / Koaxial / Hochpräzision / mit geringem Spiel
DM series

{{requestButtons}}

Eigenschaften

  • Typ:

    mit Planetenbewegung

  • Wellenausrichtung:

    Koaxial

  • Leistung:

    Hochpräzision, mit geringem Spiel

  • Weitere Eigenschaften:

    einstufig, modular, kundenspezifisch, für Lebensmittelmaschine, Zwei-Stufen, 3-stufig, für Dauerbetrieb, für Förderanlagen, für Kunststoffe, Drehtisch

  • Drehmoment:

    200 - 500 Nm, 50 - 100 Nm, 100 - 200 Nm, 20 - 50 Nm, 5 - 10 kNm, 500 - 1000 Nm, 1 - 2 kNm, 2 - 5 kNm

  • Drehmoment:

    Max: 7.080 Nm (5.221,94 ft.lb)

    Min: 22 Nm (16,2264 ft.lb)

  • Rotationsgeschwindigkeit:

    Max: 1.000 rpm (6.283,19 rad.min-1)

    Min: 0 rpm (0 rad.min-1)

  • Leistung:

    Max: 11.000 W (14,96 hp)

    Min: 100 W (0,14 hp)

Beschreibung

- Hochpräzisionsgetriebe -

Planetengetriebe und Sonnenrad sind aus hochwertigem Ni-Cr-Mo-Stahl gefertigt. Präzise bearbeitet und aufgekohlt, dann für Präzisions-Verzahnung Schleifen oder Schärfen sichert Zahnräder hohe Präzision.



- Modularer Aufbau der Motoranschlussplatte -

Der spezielle modulare Aufbau der Motoranschlussplatte ist für jede Marke und jeden Servomotortyp geeignet. Hergestellt aus einer Aluminiumlegierung, ist ihre Oberfläche eloxiert, um die Umwelt- und Korrosionsbeständigkeit zu verbessern.



- Einteiliges Getriebe & erweiterte Oberflächenbehandlung -

Das Getriebe und der Innenzahnkranz sind einpreisig konstruiert und konstruiert, der aus Cr-Mo-Stahl gefertigt und für hohe Drehmomente vergütet ist. Die Getriebeoberfläche ist korrosionsbeständig behandelt, um die Umwelt- und Korrosionsbeständigkeit zu verbessern.



- Modulare Eingangswelle -

Das modulare Eingangswellendesign und die Motorwelle sind über einen dynamischen, ausgewuchteten Kragenklemmmechanismus gekoppelt, um die Koaxialität der Verbindung und die schlupffreie Kraftübertragung bei hoher Geschwindigkeit zu gewährleisten.



- Integrierte Planetenarmhalterung -

Die Planetenarmhalterung und die Abtriebswelle sind aus einem Stück gefertigt, um die Drehsteifigkeit und Genauigkeit zu erhöhen. Die gesamte Struktur ist einmalig bearbeitet, um die Genauigkeit in der vorgegebenen Toleranz zu kontrollieren.

Dies ist eine automatische Übersetzung.  (Sehen Sie hier den englischen Originaltext.)
