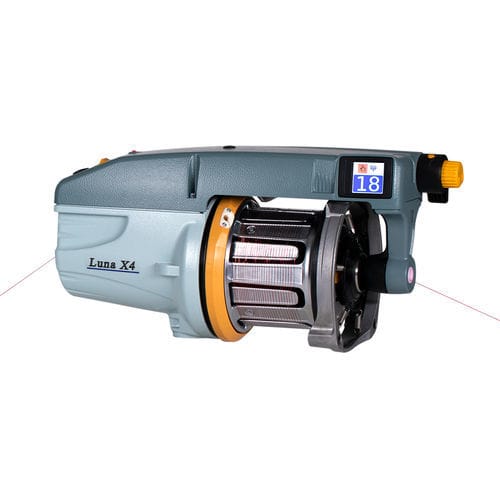

Pneumatischer Beschicker IRO Luna X4

mechanischTextilgarndigital

Übersicht
Vorstellung der Generation 4: der Schusszuführung IRO Luna X4 mit integriertem TED (Tension Enabled Display) zur direkten Einstellung und Anzeige der Fadenspannung. TED zeigt den gewünschten Spannungswert an und bietet Alarmfunktionen (z. B. Kett-/Schussfadenbruch). Alle Einstellungen erfolgen über den gelben Drehknopf an der Vorderseite. TED ist kompatibel mit ATC (Active Tension Control) zur Aufrechterhaltung der Spannung über den gesamten Webzyklus.

Komponenten & Funktionen

• Pneumatisches Einfädeln — "Easy access"-Drucktastensystem für schnelles Einfädeln in einem Schritt (durch die gesamte Zuführung) oder Halbeinfügen (vom Einlauföhr bis zum Spulenkörper).
• Sensorik — Mechanische oder optische Sensorsysteme (inkl. integriertem Fadenbruchsensor) gewährleisten präzise Reservekontrolle.
• Trennungs-Einstellung — Stufenlose Einstellung der Fadentrennung ohne Werkzeug.
• Permanentmagnetmotor — Wartungsfreier Motor mit geringem Energieverbrauch, niedriger Betriebstemperatur und hohem Drehmoment bei allen Geschwindigkeiten.
• S/Z-Schalter — Zum Einstellen der Drehrichtung oder Aktivieren des Standby-Modus.
• Spulenkörper — Oberflächenbehandelter Spulenkörper, ausgelegt für eine breite Palette von Garnen, minimiert Abzugsspannung und Staubansammlung.
• Einfache Balloon-Einstellung — Verstellknopf für präzise Bürstenring-/Balloon-Einstellung, bedienbar im laufenden Betrieb.

Zusätzliche Informationen
Das integrierte TED-Display umfasst Alarmfunktionen (z. B. Fadenbruch). Einstellungen erfolgen über den gelben Drehknopf an der Vorderseite. Die Kompatibilität mit ATC sorgt für konstante Spannung während des gesamten Webzyklus. Generation 4 bietet zudem verbesserte Zugänglichkeit für motorisierte Zubehörteile sowie optimierte Sensoren und Einfädel-Systeme.

Technische Daten / Spezifikationen

• Maximale Geschwindigkeit: 2000 m/min
• Garnfeinheitsbereich: 120 – 1,5 Nm und 22 – 4000 dTex
• Wickelrichtung: S und Z
• Fadentrennung: 2,7 mm
• Sensorensysteme: Optisch oder mechanisch (inkl. integriertem Fadenbruchsensor)
• Spulenkörper-Durchmesser: 110 mm
• Abmessungen: Höhe 190 mm, Länge 345 mm, Breite 150 mm
• Gewicht: 6,2 kg
