Photoelektrischer Näherungssensor 4022

rechteckigmit RelaisausgangAC

Übersicht
Der NADEL-SENSOR 4022 überwacht berührungslos die Nadeln an Single-, Double-, Jacquard- und Interlock-Rundstrickmaschinen. Wird eine defekte Nadel erkannt, stoppt das System die Maschine sofort und zeigt die genaue Position der gebrochenen oder verbogenen Nadel an. Übliche Konfigurationen bestehen aus einer Steuereinheit und einer oder zwei optischen Köpfen, abhängig vom Maschinentyp.

Hauptfunktionen

• Maschinenstopp sofort bei Erkennung einer defekten Nadel
• Erkennung von Bruch und Verbiegen bei Zylinder- und Bettnadeln
• Handterminal 8024 als Einstellungshilfe verfügbar

Hauptmerkmale

• Erfassungsbereich der Nadelsequenz: 15/s - 5000/s
• Einfacher Austausch der optischen Linse
• 4-stellige Anzeige zur schnellen Identifizierung der defekten Nadel
• Farbkodierte LED-Statusanzeige pro optischem Kopf
• Auch geeignet für Hochgeschwindigkeits-Rundstrickmaschinen
• Sicheres rotes Licht
• Maximale Unterstützung bis Nadelstärke E50

Betrieb
Der optische Kopf projiziert einen schmalen Lichtfleck auf die vorbeilaufenden Nadeln; die reflektierten Lichtimpulse werden mittels Glasfaserkabel an die Steuereinheit geleitet. Die Steuereinheit passt sich automatisch an die Nadelsequenz entsprechend Maschinendrehzahl und Nadelstärke an. Fehlt ein Impuls oder ist er aufgrund einer defekten Nadel an der falschen Position, wird die Maschine gestoppt und ein Nadeldurchlaufzähler zeigt an, wie viele Nadeln noch passieren müssen, bis die defekte Position erreicht ist. Fehlende Nadeln (z. B. Schnittlinien oder Musterbereiche) können ausgeblendet werden. Um Fehlauslösungen zu vermeiden, ist die Anzahl der Umdrehungen vor dem Stopp einstellbar.

Produktübersicht / Visuelle Highlights

• 4-stellige Anzeige zur schnellen Identifizierung der defekten Nadel
• Steuereinheit mit farbcodierter LED-Statusanzeige für jeden optischen Kopf

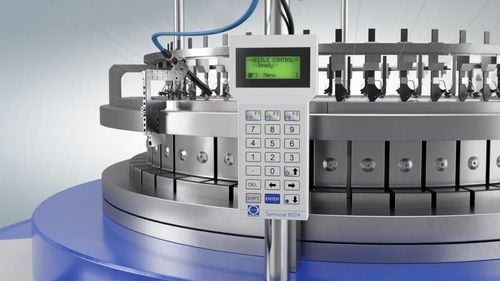

• Handterminal 8024 für Einstellungen und Diagnose
• Einfacher und sicherer Austausch der optischen Linse
• Kompatibel mit Hochgeschwindigkeits-Rundstrickmaschinen

Technische Daten

• Sensorreichweite: 15 mm ±1 mm
• Nadelsequenz: 15/s - 5000/s
• Nadelstärke: Bis E50
• Versorgungsspannung: 11 V - 28 V AC/DC
• Durchschnittlicher Verbrauch: 5 VA
• Ausgang: Relaisausgang, schaltbar (max. 60 V)
• Typische Konfiguration: 1 Steuereinheit und 1 oder 2 optische Köpfe je nach Maschinentyp
• Handterminal: 8024 (Einstellungshilfe)
