Statischer Mischer

kontinuierlichfür Flüssigkeitenfür die Kunststoffindustrie

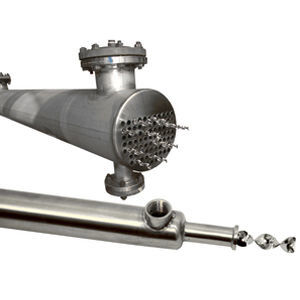

StaMixCo stellt statische Mischer-Wärmetauscher zur Verbesserung der Wärmeübertragung in Anwendungen mit laminarer Strömung her. Sie werden sowohl für die Erwärmung als auch für die Kühlung von viskosen Materialien verwendet. Einrohr-Wärmetauscher Ein Einrohrwärmetauscher eignet sich am besten für kleine Durchflussmengen, bei denen ein einziges mit statischen Mischelementen gefülltes Rohr die gesamte Durchflussmenge verarbeitet. Mehrrohr-Wärmetauscher Ein Mehrrohrwärmetauscher eignet sich am besten für große Durchflussmengen mit mehreren parallel geschalteten Rohren. Jedes Rohr ist mit statischen Mischelementen gefüllt Funktionsprinzipien Die Strömung von viskosen Materialien in Rohren und Schläuchen erfolgt normalerweise in laminarer Strömung. In diesem laminaren Strömungszustand in einem leeren Rohr (Abbildung 2) findet praktisch keine Vermischung/kein Austausch (radiale Vermischung) von Material zwischen der Rohrinnenwand und dem in der Mitte des Rohrs fließenden Schüttgut statt. Bei der Kühlung oder Erwärmung viskoser Materialien in einem leeren Rohr behindert dieses laminare Strömungsprofil die Wärmeübertragung erheblich. Statische Mischelemente, die in ein Rohr eingesetzt werden, in dem viskose Materialien verarbeitet werden, tauschen Wand- und Schüttgutmaterial aus und verbessern die Wärmeübertragung um den Faktor 3 bis 6, je nach Art des verwendeten statischen Mischelements, der Rohrgröße und den Prozessbedingungen. Vorteile von statischen Mischerwärmetauschern Kompaktes Volumen mit geringem Platzbedarf Kurze Verweilzeit Pfropfenförmige Strömungseigenschaften gewährleisten eine enge Verweilzeitverteilung des Produktstroms Gleichzeitige Mischung, Reaktion und Wärmeübertragung Arten von statischen Mischelementen, die für viskose Wärmeübertragung geeignet sind Es gibt drei (3) grundlegende Arten von statischen Mischelementen, die zur Verbesserung der Wärmeübertragung in Anwendungen mit laminarer Strömung eingesetzt werden.
