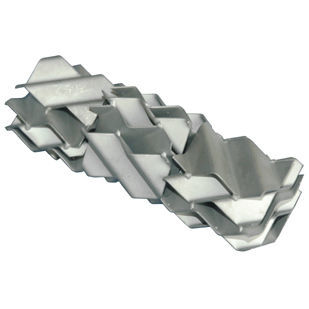

Statischer Mischer GV

kontinuierlichfür Flüssigkeitenfür die Wasseraufbereitung

Der statische GV-Mischer wird seit über 35 Jahren erfolgreich in Anwendungen mit turbulenten Strömungen eingesetzt. Er ist ein Hochleistungs-Inline-Mischer, der in der Lage ist, Flüssigkeiten mit niedriger Viskosität zu mischen, Gase zu mischen, nicht mischbare Flüssigkeiten zu dispergieren und Gas-Flüssigkeits-Dispersionen mit einem sehr hohen Mischungsgrad auf kurzer Länge zu erzeugen. Mischfähigkeiten Mischen von Flüssigkeiten mit niedriger Viskosität Dispergieren nicht mischbarer Flüssigkeiten Mischen von Gasen Kontakt von Gasen und Flüssigkeiten Anwendungen Mischen von Flüssigkeiten, Chemikalien und Additiven in Wasseraufbereitungs- und Chemieanlagen Dispergieren von nicht mischbaren Flüssigkeiten wie Rohöl und Wasser in Raffinerien für Extraktionsanwendungen Mischen von Gasen vor katalytischen Reaktoren Kontaktierung von Luft und Flüssigkeiten zur Oxidation Geometrische Konfigurationsvariablen Der statische GV-Mischer ist vielseitig, da er über viele geometrische Konfigurationsvariablen verfügt, die die Intensität der Vermischung innerhalb eines gegebenen Rohrdurchmessers beeinflussen und Mischlösungen schaffen können, die mit anderen Technologien nur schwer zu erreichen sind: Standard-GV-Statikmischer sind mit 5 gewellten Platten über den gesamten Durchmesser mit einem Winkel von 45o zur Rohrachse konstruiert (Abbildungen #1 - #2). Die Anzahl der Schichten kann innerhalb eines gegebenen Rohrdurchmessers variiert werden (Abbildung #3), um die Mischung und den Kontakt zu intensivieren Der Wellenwinkel kann variiert werden (Abbildung #4), um die Intensität der Durchmischung und den Druckabfall zu beeinflussen. Abstandshalter zwischen den Mischelementen nutzen die Vorteile der turbulenten Vermischung im leeren Rohr, die durch das stromaufwärts gelegene bewegungslose Mischelement erzeugt wird (Abbildung 5), ohne dass ein zusätzlicher Druckverlust entsteht.
