Aluminium-WelleSchelle DIA-SR12

Schraubenfür industrielle Nutzung

Produktübersicht

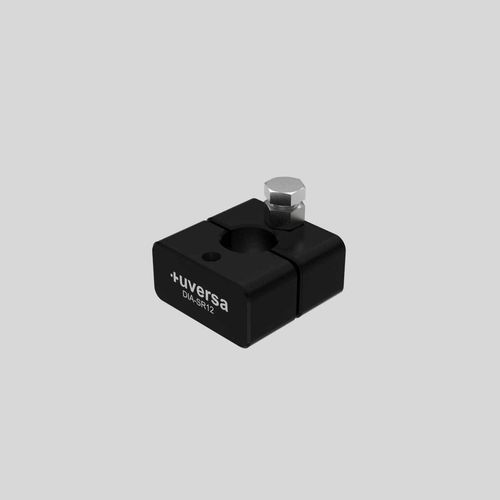

Der Feststellring DIA-SR12 ist ein präziser zweiteiliger Klemmring zur Höhenverstellung und Positionierung in modularen Maschinenbausystemen. Er gewährleistet zuverlässige Fixierung und reproduzierbare Höheneinstellung und eignet sich für Mono- und Duo-Module sowie Vorrichtungen und Säulenaufbauten.

Anwendungsgebiete
Geeignet für Säulensysteme, Spannvorrichtungen, Montagelehren und wiederkehrende Produktionsaufbauten, bei denen definierte und wiederholbare Höheneinstellung erforderlich ist.

Montage
Der DIA-SR12 besteht aus zwei passgenauen Halbschalen, die die Montage um eine bereits eingesetzte Säule erlauben. Beide Hälften auf die gewünschte Höhe setzen und mit den beiden Zylinderschrauben sichern. Eine Innensechskantschraube mit Mutter oben ermöglicht Feineinstellung und Nachjustage, ohne die Hauptbefestigung zu lösen.

Materialien & Oberflächen
Gefertigt aus gefrästem Aluminium. Standardoberfläche: schwarz eloxiert; weitere eloxierte Farben und die ESD-leitfähige SurTec® 650 (passiviert) sind auf Anfrage erhältlich.

Farben / Oberflächen

• Schwarz eloxiert (Standard)
• Blau eloxiert
• Rot eloxiert
• Grün eloxiert
• Gold eloxiert
• SurTec® 650 (ESD-leitfähig, passiviert)

Technische Daten
Farboptionen: Schwarz eloxiert (Standard), Blau eloxiert, Rot eloxiert, Grün eloxiert, Gold eloxiert, SurTec® 650 (ESD-leitfähig, passiviert)
HS-Code: 90330090
Ursprungsland: Germany
Material: Aluminium (gefräst)

Vorteile

• Schnelle und präzise Höhenverstellung
• Reproduzierbare Positionierung für identische Baugruppen
• Zweiteiliges Design ermöglicht Nachrüstung an bereits montierten Säulen
• ESD-Oberfläche verfügbar für elektrostatisch sensible Bereiche

Zusätzliche Hinweise
Erhältlich in mehreren Farbvarianten und mit ESD-Beschichtung; Preise und Lieferzeiten variieren je nach Variante. Typische Lieferung: Schwarz — auf Lager; Farbige / ESD-Varianten — ca. 10 Werktage. Preisangaben zzgl. MwSt. (plus 19% MwSt.).

Technische Spezifikationen

• Modell: DIA-SR12
• Artikelnummern / SKUs (Beispiele): DIA-SR12-S (Schwarz), DIA-SR12-B (Blau), DIA-SR12-R (Rot), DIA-SR12-G (Grün), DIA-SR12-A (Gold), DIA-SR12-ESD (ESD)
• Material: Aluminium, gefräst
• Gewicht (typisch): 0,04 kg
• HS-Code: 90330090
• Ursprungsland: Germany
• Typische Lieferzeit: Schwarz — auf Lager; Farbige / ESD-Varianten — ca. 10 Werktage
• Preisspanne (exkl. MwSt.) je Variante: Schwarz: 26,90 EUR; Blau/Rot/Grün/Gold: 31,10 EUR; SurTec® 650 (ESD): 33,70 EUR
