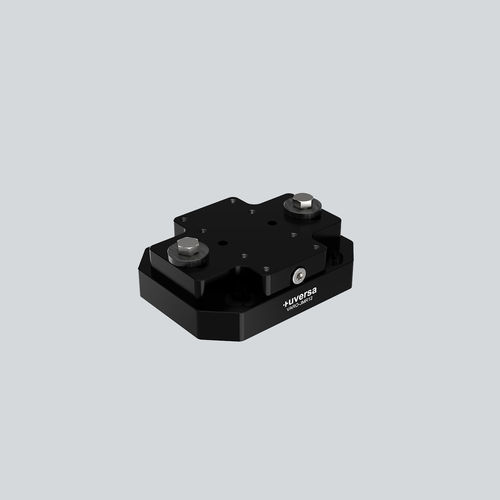

Positioniermodul mit unterschiedlichen Freiheitsgraden VARO-JMR12

Produktbeschreibung
Das VARO-JMR12 Justiermodul 2.0 ist die weiterentwickelte Version des VARO-JM12, speziell für Anwendungen im Maschinenbau. Es ermöglicht eine exakte Justierung im XY-Bereich und gleicht Fertigungstoleranzen zuverlässig aus. Durch den erweiterten Verstellweg von ±7,5 mm in X und ±4,5 mm in Y bietet es mehr Spielraum für präzise Positionierungen.

Wesentliche Merkmale
Das Modul verfügt über Langloch-Anschraubbohrungen, die lineare und rotatorische Feinjustierung von ±2,5° ermöglichen. Seitliche Einstellschrauben erlauben feine Nachregelungen. Gefertigt aus gefrästem, eloxiertem Aluminium; optional ist eine ESD-leitfähige SurTec® 650 Beschichtung auf Anfrage verfügbar. Als Bestandteil des uversa-Baukastensystems lässt sich das Modul mit Mono- und Duo-Sockeln sowie weiteren Modulen kombinieren.

Kompatible Module

• PEX-MS12
• PEX-DS12
• EVO-KM12
• EVO-DM12

FAQ (Zusammenfassung)

• Wofür wird das VARO-JMR eingesetzt? — Zur präzisen Justierung von Bauteilen im X/Y-Bereich zur Ausgleichung von Fertigungstoleranzen und zur Vereinfachung des Maschinenbaus.
• Worin unterscheidet sich das VARO-JMR vom VARO-JM? — Nächste Generation mit erweitertem Verstellweg und Langloch-Befestigungen für lineare und rotatorische Feinjustierung.
• Wie erfolgt die Einstellung? — Über seitliche Einstellschrauben zur Feinjustierung; in Kombination mit den Langlöchern ergibt sich ein großer Verstellbereich.
• Wie wird das VARO-JMR montiert? — Kann auf festen Arbeitsflächen montiert oder direkt in Baugruppen integriert werden; geeignet für zahlreiche Einbaulagen.
• Welche Varianten sind verfügbar? — Mehrere eloxierte Farben und optional die ESD-leitfähige, passivierte SurTec® 650 Beschichtung.
• Für welche Anwendungen ist es am besten geeignet? — Maschinenbau, Vorrichtungsbau, Prüf- und Montagesysteme, die präzise Ausrichtung und modulare Bauweise erfordern.

Charakteristiken / Spezifikationen

• Modell: VARO-JMR12
• Verstellbereich X: ±7,5 mm
• Verstellbereich Y: ±4,5 mm
• Rotatorische Feinjustierung: ±2,5°
• Langloch-Anschraubbohrungen: ja (ermöglichen lineare und rotatorische Feineinstellung)
• Werkstoff: Aluminium (gefräst), eloxiert
• Farben / Oberflächen: Schwarz eloxiert (Standard), Blau, Rot, Grün, Gold, SurTec® 650 (ESD-leitfähig, passiviert)
• Zolltarifnummer: 90330090
• Ursprungsland: Deutschland
• Gewicht: 0,250 kg (Variantenangabe)
• Teil des uversa-Baukastensystems; kompatibel mit PEX-MS12, PEX-DS12, EVO-KM12, EVO-DM12
