Modulare Grundplatte PEX-MS30

PräzisionAluminiumanodisiertes Aluminium

Produktübersicht

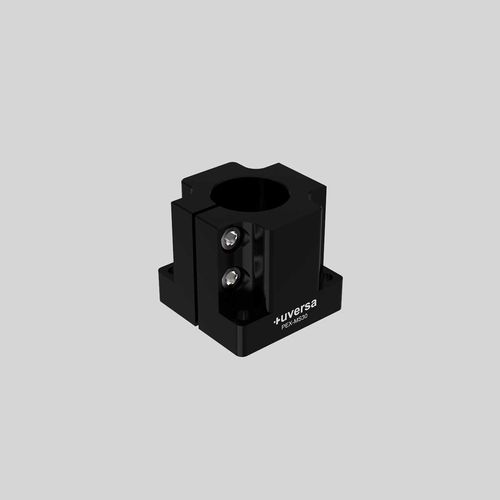

Der Säulenfuß PEX-MS30 ist ein kompakter Mono-Sockel für modulare Baugruppen. Präzise bearbeitete Passbohrungen erleichtern die Ausrichtung und Befestigung von Systemsäulen Ø 30 mm. Der Sockel ist aus eloxiertem Aluminium gefräst und in mehreren Eloxal-Farben erhältlich. Eine leitfähige Ausführung mit SurTec® 650 (ESD-leitfähig, passiviert) steht für den Einsatz in ESD-Schutzbereichen zur Verfügung.

Eigenschaften / Merkmale

• Kompakter Mono-Sockel zur stabilen vertikalen Aufnahme von Systemsäulen Ø 30 mm
• Präzise gefräste Passbohrungen für einfache Ausrichtung und wiederholbare Montage
• Gewerk – eloxiertes Aluminium für Korrosionsschutz und gleichmäßige Optik
• Leitfähige SurTec® 650-Oberfläche für ESD-geschützte Bereiche verfügbar
• Mehrere Eloxal-Farben zur visuellen Kennzeichnung und Systemanpassung

Typische Anwendungen

• Maschinenbau
• Vorrichtungs- und Lehrenbau
• Montage- und Prüfsysteme
• Sondermaschinen mit Anforderungen an präzise Säulenfixierung

Kompatibilität / Montage
Zur direkten Montage an EVO-KM30- und VARO-JM30-Modulen ausgelegt. Anschraubbohrungen ermöglichen die sichere Befestigung auf der Installationsfläche und eine positionsgenaue Ausrichtung während der Fixierung.

Verfügbare Ausführungen

• Schwarz eloxiert (Standard) — in der Regel vorrätig
• Blau eloxiert — verlängerte Lieferzeit (ca. 10 Werktage)
• Rot eloxiert — verlängerte Lieferzeit (ca. 10 Werktage)
• Grün eloxiert — verlängerte Lieferzeit (ca. 10 Werktage)
• Gold eloxiert — verlängerte Lieferzeit (ca. 10 Werktage)
• SurTec® 650 (ESD-leitfähig, passiviert) — verlängerte Lieferzeit (ca. 10 Werktage)

Hinweise
Die Preise variieren je nach Oberfläche und ESD-Beschichtung. Das Produkt ist Teil des uversa-Modulsystems und kombinierbar mit weiteren 30 mm-Modulen und Zubehör.

Technische Spezifikationen

• Modell: PEX-MS30
• Werkstoff: Aluminium (gefräst)
• Oberfläche: Eloxiert (verschiedene Farben) oder SurTec® 650 (ESD-leitfähig, passiviert)
• Gewicht (typisch): 0,236 kg
• Ursprungsland: Deutschland
• Zolltarifnummer: 90330090
• Kompatibilität: Direkter Anschluss an EVO-KM30- und VARO-JM30-Module
• Lieferung: Schwarz (Standard) in der Regel vorrätig; farbige und ESD-Ausführungen: ca. 10 Werktage
