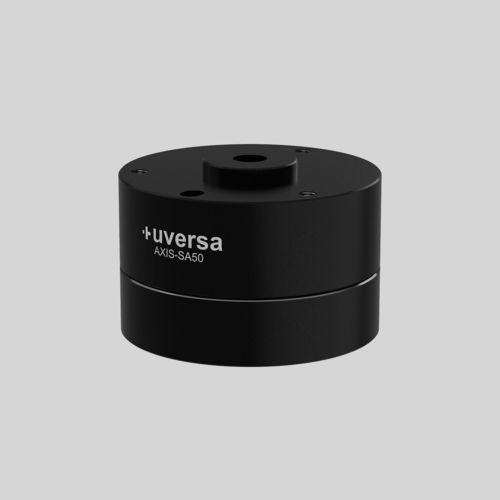

Mechanisches Nullpunktspannsystem AXIS-SA50
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Weitere Eigenschaften
- mechanisch
Beschreibung
Produktzusammenfassung
Der AXIS-SA50 ist ein Ausgleichsmodul zur Kompensation von Lage- und Winkelfehlern bei Montage- und Fügevorgängen in der industriellen Automatisierung. Er ermöglicht präzises Kontaktieren und Einpressen trotz Fertigungstoleranzen und sorgt für zuverlässige Kraftübertragung in der Fügeachse.
Funktion
Das integrierte, vorgesetzte Mittenzentriersystem mit Feder richtet Bauteile automatisch spannungsfrei aus. Dadurch werden Blockaden vermieden und das Risiko von Beschädigungen bei wiederholten automatisierten Abläufen und manuellen Montagevorgängen reduziert.
Ausgleichsbereich und Kräfte
Das Modul kompensiert Radialversatz in der XY‑Ebene bis ±1 mm und Rotationsabweichungen bis ±3°. Es überträgt hohe Kräfte in Z‑Richtung bei Druck und Zug. Messwerte: Rückstellkraft XY ≈ 4–7 N, Rückstellmoment (rotatorisch) ≈ 0,01–0,05 Nm, Druckkraft max. 1000 N, Zugkraft max. 600 N, Rückstellung auf die Ursprungsposition im Hundertstelmillimeterbereich (3 µm–13 µm, Stichprobenmessungen).
Vorteile
Zusatzinformationen (Tabelle)
Farbe: Schwarz harteloxiert
Zolltarifnummer: 84799070
Ursprungsland: Deutschland
Werkstoff: Aluminium (gefräst)
Rückstellung auf Ursprungsposition: 3 µm – 13 µm (Stichprobenmessungen)
Charakteristiken / Technische Spezifikationen
Der AXIS-SA50 ist ein Ausgleichsmodul zur Kompensation von Lage- und Winkelfehlern bei Montage- und Fügevorgängen in der industriellen Automatisierung. Er ermöglicht präzises Kontaktieren und Einpressen trotz Fertigungstoleranzen und sorgt für zuverlässige Kraftübertragung in der Fügeachse.
Funktion
Das integrierte, vorgesetzte Mittenzentriersystem mit Feder richtet Bauteile automatisch spannungsfrei aus. Dadurch werden Blockaden vermieden und das Risiko von Beschädigungen bei wiederholten automatisierten Abläufen und manuellen Montagevorgängen reduziert.
Ausgleichsbereich und Kräfte
Das Modul kompensiert Radialversatz in der XY‑Ebene bis ±1 mm und Rotationsabweichungen bis ±3°. Es überträgt hohe Kräfte in Z‑Richtung bei Druck und Zug. Messwerte: Rückstellkraft XY ≈ 4–7 N, Rückstellmoment (rotatorisch) ≈ 0,01–0,05 Nm, Druckkraft max. 1000 N, Zugkraft max. 600 N, Rückstellung auf die Ursprungsposition im Hundertstelmillimeterbereich (3 µm–13 µm, Stichprobenmessungen).
Vorteile
- Sorgt für präzises, spannungsfreies Zentrieren bei Füge‑ und Einpressvorgängen
- Reduziert mechanische Belastungsspitzen und schützt angrenzende Baugruppen
- Ermöglicht einfache Integration in Greifersysteme und kompakte Fügeeinheiten
- Steigert die Prozesssicherheit in automatisierten Produktionslinien
Zusatzinformationen (Tabelle)
Farbe: Schwarz harteloxiert
Zolltarifnummer: 84799070
Ursprungsland: Deutschland
Werkstoff: Aluminium (gefräst)
Rückstellung auf Ursprungsposition: 3 µm – 13 µm (Stichprobenmessungen)
Charakteristiken / Technische Spezifikationen
- Artikelnummer: AXIS-SA50
- Brand: uversa
- Modell: AXIS-SA50
- Farbe: Schwarz harteloxiert
- Rückstellkraft (XY‑Ebene): ca. 4 N bis 7 N
- Rückstellmoment (rotatorisch): ca. 0,01 Nm bis 0,05 Nm
- Druckkraft (max.): 1000 N
- Zugkraft (max.): 600 N
- Rückstellung auf Ursprungsposition: 3 µm – 13 µm (Stichprobenmessungen)
- Zolltarifnummer: 84799070
- Ursprungsland: Deutschland
- Werkstoff: Aluminium (gefräst)
- Gewicht: 0,234 kg
