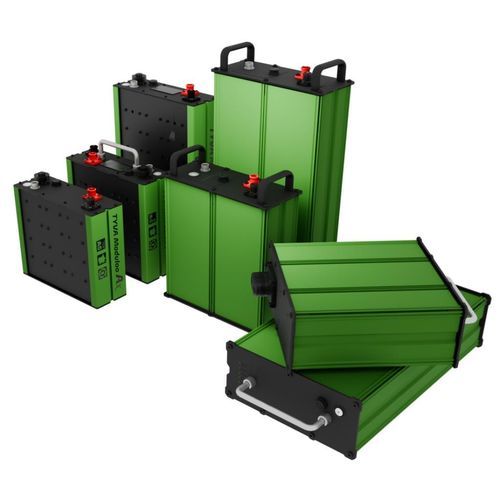

Lithium-Ionen-Batteriemodul Moduloo Ax

Plattenmodularfür Drohnen

Übersicht Die Lithium-Batterieserie Moduloo Ax & Bx wurde entwickelt, um maximale Leistung in einem äußerst kompakten Gehäuse zu bieten. Sie gehört zu den leichtesten Lösungen auf dem Markt. Erhältlich in zwei Hauptversionen:

• Moduloo Ax: Ideal für Anwendungen, bei denen Gewicht und Platz eine entscheidende Rolle spielen.
• Moduloo Bx: Vielseitig, robust, rackmontierbar und mit Schutzart IP65.

Design & Architektur Die Plug-and-Play-Lösungen verfügen über eine gemeinsame modulare Architektur. Ob im Standalone-Betrieb oder in Reihen- und Parallelschaltung – diese Lösungen passen sich Ihren konstruktiven Vorgaben an. Durch die vielfältigen Integrationsmöglichkeiten lassen sich die Moduloo Ax & Bx problemlos an jede Einbaugröße anpassen. Zu den Varianten gehören Anschlüsse an der Frontplatte sowie Blindsteckverbinder (für den Rack-Einsatz) und verschiedene Frontplattenoptionen (A, B, C, D für Nicht-Rack-Versionen; E, F, G, H für Rack-Versionen). Zertifizierungen & Konformität Die Moduloo Ax & Bx-Reihe ist nach RoHS, CE und UN 38.3 zertifiziert. Die Zertifizierungen gewährleisten einen sicheren, schnellen und wirtschaftlichen Transport sowie die Einhaltung europäischer Anforderungen. Hauptmerkmale

• Hohe Energiedichte in kompaktem Format.
• Leichtbauweise (eine der leichtesten Lösungen auf dem Markt).
• Modulare Architektur: Einzelbetrieb oder Reihen-/Parallelkonfigurationen.
• IP-Schutzklassen: Moduloo Ax typischerweise IP54 (ultrakompakt), Moduloo Bx ausgelegt auf IP65 (robust, wasserdicht).
• Kommunikationsoptionen: CAN 2.0, SMBUS und I2C (je nach Modell).
• Nachhaltigkeit: Vollständig kompatibel mit der Aufbereitungstechnologie für austauschbare Zellen (TYVA Refill).
• Für die Integration konzipiert (Blindsteckverbindung oder Frontplattenintegration, mehrere Frontplattenoptionen, HMI und kundenspezifische Schnittstellen verfügbar).

Standard-Moduloo-Ax-Modelle (tabellarische Darstellung) Artikelnummer | Konfiguration | Nennenergie | Nennkapazität | Ladespannung | Max. Lade-/Entladestrom | Nennspannung | Daten | Format | Abmessungen (mm) | Gewicht TYREB_LC_A5P_X_14V | 4S20P | 980 Wh | 67 Ah | 16,8 V | 25 A / 25 A | 14,6 V | SMBUS und I2C | A5+ | 208 x 220 x 77 | 4,8 kg TYREB_LC_A4P_X_14V | 4S35P | 1710 Wh | 117 Ah | 16,8 V | 25 A / 25 A | 14,6 V | SMBUS und I2C | A4+ | 323 x 220 x 77 | 8,5 kg TYREB_PR_A5B_X_25V | 7S10P | 860 Wh | 33,5 Ah | 29,4 V | 17 A / 80 A | 25,55 V | CAN 2.0 | A5 | 188 x 220 x 77 | 4,2 kg TYREB_PR_A4P_X_25V | 7S20P | 1710 Wh | 67 Ah | 29,4 V | 34 A / 90 A | 25,55 V | CAN 2.0 | A4+ | 323 x 220 x 77 | 8,5 kg TYREB_PR_A5B_X_51V | 14S5P | 860 Wh | 16,75 Ah | 58,8 V | 8,5 A / 40 A | 51,1 V | CAN 2.0 | A5 | 188 x 220 x 77 | 4,2 kg TYREB_PR_A4P_X_51V | 14S10P | 1710 Wh | 33,5 Ah | 58,8 V | 17 A / 80 A | 51,1 V | CAN 2.0 | A4+ | 323 x 220 x 77 | 8,5 kg Hinweis: „X“ kennzeichnet die Wahl der Frontblende zwischen A, B, C und D bei nicht rackmontierbaren Ausführungen. Standard Moduloo Bx – Modelle (tabellarische Darstellung) Artikelnummer | Konfiguration | Nennenergie | Nennkapazität | Ladespannung | Max. Lade-/Entladestrom | Nennspannung | Rack-Version | Abmessungen (mm) | Gewicht TYREB_PR_BX1_X_25V | 7S8P | 1022 Wh | 40 Ah | 29,4 V | 17 A / 80 A | 25,55 V | Nein | 239 x 239 x 103 | 7,5 kg TYREB_PR_BXR1_X_25V | 7S8P | 1022 Wh | 40 Ah | 29,4 V | 17 A / 80 A | 25,55 V | Ja | 239 x 239 x 103 | 7,5 kg TYREB_PR_BX1_X_51V | 14S4P | 1022 Wh | 20 Ah | 58,8 V | 8,5 A / 40 A | 51,1 V | Nein | 239 x 239 x 103 | 7,5 kg TYREB_PR_BXR1_X_51V | 14S4P | 1022 Wh | 20 Ah | 58,8 V | 8,5 A / 40 A | 51,1 V | Ja | 239 x 239 x 103 | 7,5 kg TYREB_PR_BX2_X_51V | 7S16P | 2044 Wh | 80 Ah | 29,4 V | 32 A / 60 A | 25,55 V | Nein | 396 x 239 x 103 | 12,7 kg TYREB_PR_BXR2_X_51V | 7S16P | 2044 Wh | 80 Ah | 29,4 V | 32 A / 60 A | 25,55 V | Ja | 396 x 239 x 103 | 12,7 kg TYREB_PR_BX2_X_51V (alternative Konfiguration) | 14S8P | 2044 Wh | 40 Ah | 58,8 V | 17 A / 80 A | 51,1 V | Nein | 396 x 239 x 103 | 12,7 kg TYREB_PR_BXR2_X_51V (alternative Konfiguration) | 14S8P | 2044 Wh | 40 Ah | 58,8 V | 17 A / 80 A | 51,1 V | Ja | 396 x 239 x 103 | 12,7 kg Hinweis: „X“ kennzeichnet die Wahl der Frontblende; rackmontierbare Versionen erhältlich (Blindsteckverbinder). Anwendungen

• Robotik und Drohnen
• Verteidigung und Militär
• Elektromobilität (AGVs, EVs)
• Energiespeicherung und netzunabhängige Anwendungen
• Stadtmobiliar, Schifffahrt, Veranstaltungen, Filmproduktion, Bauwesen und andere integrationskritische Systeme

Abgeleitete & kundenspezifische Produkte Das Sortiment kann individuell angepasst werden: kundenspezifische Spannungen, Kapazitäten, Entladeströme, spezifische HMI, DC/DC-Wandlung, Fernschalter, Spezialsteckverbinder, maßgeschneiderte Gehäuse und Frontplatten, integriertes Wärmemanagement (Heizungen), verbesserte Wasserdichtigkeit, Baugruppen und Corepacks. Es stehen spezielle F&E- und Integrationsunterstützung zur Verfügung, um Leistung und Schnittstellen an Kundensysteme anzupassen. Technische Daten / Spezifikationen

• Serienbezeichnung: Moduloo Ax & Bx
• Hersteller / Marke: TYVA Energie
• Nennspannungen (Ax): 14 V, 25 V, 51 V
• Nennspannungen (Bx): 25 V, 51 V

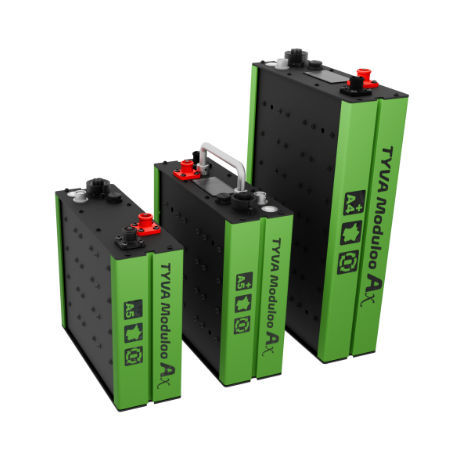

• Formfaktoren (Ax): A5, A5+, A4+
• Bauformen (Bx): Bx1 & Bx2 (Frontplatte), BxR1 & BxR2 (Blindsteckverbindung / Rack)
• IP-Schutzart: Ax typischerweise IP54 (ultrakompakt), Bx konstruktionsbedingt IP65 (robust, wasserdicht)
• Lebensdauer: 700 bis 5.000 Ladezyklen (abhängig von Temperatur, Entladetiefe und Betriebsleistung)
• Kommunikation: CAN 2.0, SMBUS & I2C (modellabhängig)
• Nachhaltigkeit: Kompatibel mit der Wiederaufbereitung durch Austausch der Zellen (TYVA Refill)
• Zertifizierungen: CE, RoHS, UN 38.3
• Beispielhafte Modellangaben (Energie / Kapazität / Abmessungen / Gewicht): siehe Tabelleneinträge oben für Artikelnummern wie TYREB_LC_A5P_X_14V (980 Wh, 67 Ah, 208 × 220 × 77 mm, 4,8 kg) und TYREB_PR_BX2_X_51V (2044 Wh, 80 Ah, 396 × 239 × 103 mm, 12,7 kg).
• Die maximalen Entladeströme variieren je nach Modell: Beispiele sind bis zu 90 A bei einigen Ax-Varianten mit hoher Energiekapazität und bis zu 80 A bei einigen Bx-Varianten (genaue Werte finden Sie in den Einträgen der Modelltabelle).
• Frontplattenoptionen: verschiedene Frontplatten (A, B, C, D) für nicht rackmontierbare Versionen und E, F, G, H für rackmontierbare Versionen; einige Frontplattenoptionen umfassen Kombinationen aus LCD, Balkenanzeige, Griff und Ein-/Aus-Taste.
