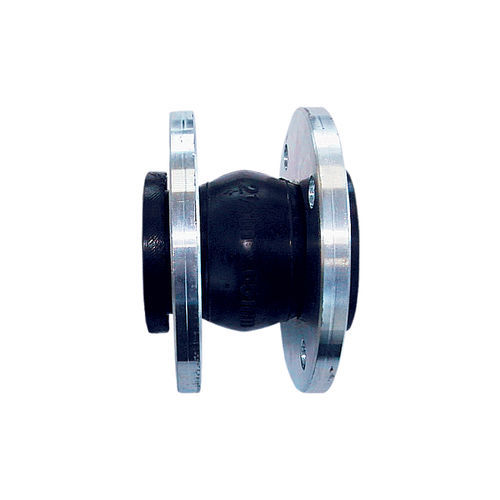

Gummi-Kompensator FSF

StahlrundFlansch

Produktübersicht
Absorbiert thermische Ausdehnung, Kontraktion und Vibrationen in Rohrleitungssystemen. Aus nylonverstärktem EPDM gefertigt, bieten diese Kompensatoren Flexibilität und Beständigkeit für industrielle Fluidanwendungen. Die Einheit verfügt über feuerverzinkte Kohlenstoffstahlflansche mit einem gehärteten Flanschring für eine sichere Verbindung. Reduziert Geräusche und schützt empfindliche Anlagen vor mechanischer Belastung. Konstruktion erlaubt bedeutende axiale und laterale Bewegungen sowie maximale Ablenkung von 35°. Max. Betriebstemperatur angegeben mit 104°C; Druckwerte bis zu 230 psi werden in den Produktangaben genannt.

Eigenschaften & Vorteile

• Gesamtlänge: 130 mm (alle Größen)
• Geeignet für Wasser (einschließlich Warmwasser, Abwasser und Meerwasser), schwache Säuren, Laugen und Druckluft (ölfrei)
• Hochvakuumanwendungen benötigen eine Vakuumspirale
• Dichtfläche aus EPDM-Gummi – keine Dichtung erforderlich
• Nicht verwenden mit: Öl, Benzin oder Fett
• Temperaturbereich: -25°C bis +100°C (max. Betriebstemperatur angegeben 104°C)
• Teil der Grinnell-Produktfamilie
• Große Auswahl an Größen DN50–DN300 (2 in–12 in)

Größen und Verfügbarkeit
Größen: DN50 bis DN300 (2 in bis 12 in)
Regionale Verfügbarkeit: Nicht in den USA oder Kanada verfügbar
Druckklasse: Bis zu 230 psi im Produkttext genannt; technische Tabelle listet Druckklasse als N/A

Technische Spezifikationen

• Modell / Serie: FSF
• Bezeichnung: Flansch-Gummimanschette (flexibles Kompensatorelement)
• Gehäuse / Balgenmaterial: Nylonverstärktes EPDM
• Dichtfläche: EPDM-Gummi (keine Dichtung erforderlich)
• Flansche: Feuerverzinkter Kohlenstoffstahl mit gehärtetem Flanschring
• Gesamtlänge: 130 mm (alle Größen)
• Verfügbare Größen: DN50 bis DN300 (2 in bis 12 in)
• Temperaturbereich: -25°C bis +100°C; max. Betriebstemperatur angegeben 104°C
• Druckklasse: bis zu 230 psi im Produkttext erwähnt; technische Tabelle listet N/A
• Bewegungsfähigkeit: bedeutende axiale Bewegung, laterale Bewegung, maximale Ablenkung 35°
• Kompatible Medien: Wasser (Warmwasser, Abwasser, Meerwasser), schwache Säuren, Laugen, Druckluft (ölfrei)
• Nicht kompatibel mit: Öl, Benzin, Fett
• Hochvakuum: erfordert Vakuumspirale
• Regionale Einschränkung: Nicht in den USA oder Kanada verfügbar
