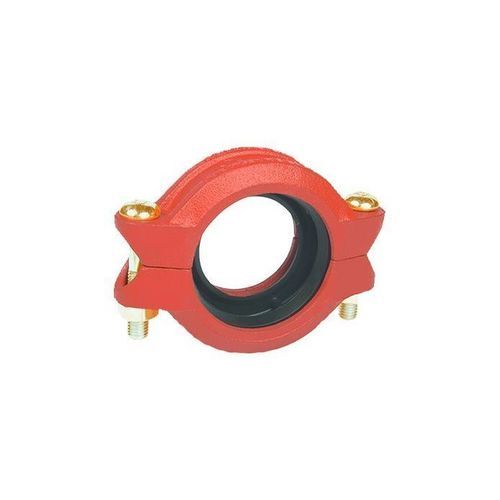

Kupplungs-Rohrkupplung Figure 705

galvanisiertem Stahlaus lackiertem Stahlelastisch

Übersicht Die gerillten flexiblen Kupplungen vom Typ „Grinnell G-Fire Figure 705“ bieten eine zuverlässige Methode zur Verbindung von Rohren, die Winkel- und Längenauslenkungen, thermische Ausdehnung und Kontraktion sowie Versätze der Rohre ausgleicht. Die Kupplungen der Baureihe 705 sind für Drücke bis zu 300 psi (20,7 bar) ausgelegt, abhängig von Rohrgröße und Wandstärke, wenn sie in Brandschutzanwendungen eingesetzt werden. Produktdetails (aus der Tabelle) Produkttyp: Flexible Kupplung Zulassungen und Zertifizierungen: UL- und C-UL-gelistet; FM-, VdS- und LPCB-zugelassen Größen: 1 Zoll bis 12 Zoll (DN25 bis DN300) Merkmale

• Verfügbare Größen: 1" (DN25) bis 12" (DN300)
• UL- und C-UL-gelistet; FM-, VdS- und LPCB-zugelassen
• Standardmäßig vorgeschmierte EPDM-Dichtung der Güteklasse „A“ (Farbcode: Violett)
• Druckfest bis zu 300 psi (20,7 bar), abhängig von Rohrgröße und Wandstärke bei Einsatz im Brandschutz
• Bietet die erforderliche Flexibilität zur Aufnahme von Differenzbewegungen
• Auch mit Tri-Seal-Dichtung der Klasse E aus EPDM für Trockenrohr-Brandschutzsysteme, Vakuumsysteme und Tiefkühlanwendungen erhältlich

Vorteile

• Bewährte Lösungen: Grinnell G-Fire-Fittings, Kupplungen und Zubehör genießen seit Generationen das Vertrauen der Anwender und bieten zuverlässige Lösungen.
• Umfangreiches Portfolio: Grinnell G-Fire-Produkte sind Teil des breiten Angebots an Brandbekämpfungsprodukten von Johnson Controls, zu dem auch Tyco-Sprinkler und -Ventile gehören.

Eigenschaften / Technische Daten

• Oberfläche: Orange, bleifreie Farbe; RAL-Rot, bleifreie Farbe; feuerverzinkt gemäß ASTM A153
• Dichtung: Vorgeschmiertes EPDM der Güteklasse „A“, Farbcode Violett; Temperaturbereich -30 °F bis 150 °F (-34 °C bis 66 °C)
• Alternative Dichtungsoption: Tri-Seal EPDM der Güteklasse E, erhältlich für Trockenrohrsysteme, Vakuumsysteme und Tiefkühlanwendungen
• Zulassungen und Zertifikate: UL- und C-UL-gelistet; FM-, VdS- und LPCB-zugelassen
• Größen: 1 Zoll bis 12 Zoll (DN25 bis DN300)
• Druckfestigkeit: Bis zu 300 psi (20,7 bar), abhängig von Rohrgröße und Wandstärke bei Brandschutzanwendungen
• Funktion: Ermöglicht Rotationsbewegungen und/oder Winkelversätze des Rohrs; gleicht Winkel- und Längsauslenkungen, thermische Ausdehnung und Kontraktion sowie Versätze aus, um die Installation des Systems zu erleichtern
