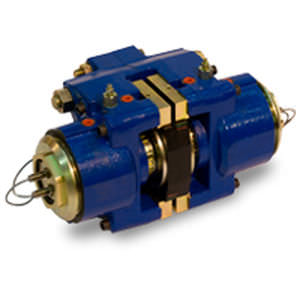

Scheibenbremse VCS series

Federdruckmit hydraulischer Lockerungssteuerung

Twiflex VCS Mk4 besteht aus zwei Hälften oder Federmodulen und kann mit einer Mindestscheibenstärke von 20 mm verwendet werden. Die beiden Bremsmodule werden beidseitig mit der zentralen Montageplatte verschraubt, die die gleiche Stärke wie die Bremsscheibe aufweist. Der Mindestscheibendurchmesser beträgt 500 mm. Normalerweise werden ein oder zwei Bremszangen pro Scheibe verwendet; abhängig von der Scheibengröße kann die Anzahl jedoch erhöht werden. Die Bremsen können in einem beliebigen Winkel am Umfang der Bremsscheibe angebracht werden. Idealerweise sollten sie jedoch horizontal (d. h. in der Position von 3 Uhr oder 9 Uhr) positioniert werden. Twiflex bietet eine Vielzahl von Bremsscheiben an (siehe Bremsscheiben und Naben). Die Bremskraft wird durch eine Kombination aus Unterlegscheiben und Luftspalteinstellung erreicht. Die Lebensdauer der Federn ist eine Funktion der Bremsmomente. Die angegebenen Bremsmomente gelten für gut eingeschliffene Beläge mit einem nominalen Reibwert von μ = 0,4. Twiflex Scheibenbremsen müssen mit asbestfreien Twiflex Bremsbelägen verwendet werden. VCS-FL Die Bremszange Twiflex VKCS FL besteht aus einem einzelnen Federmodul, das die „aktive“ Seite dieses Schwimmsattels darstellt. Er wird dann verwendet, wenn der Einbauraum begrenzt ist oder wenn sich die Bremsscheibe axial um ±6 mm bewegt. Die Bremskraft wird durch eine Kombination aus Unterlegscheiben und Luftspalteinstellung erreicht. Die Lebensdauer der Federn ist eine Funktion der Bremsmomente.
