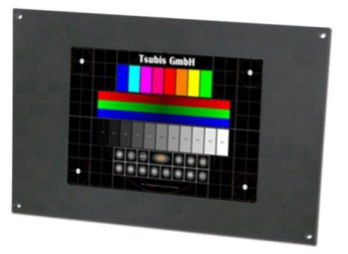

Dieser 8,4" Industriemonitor wurde als Ersatz für den 9" Bildschirm von Heidenhain konzipiert.
HEIDENHAIN TNC 131/ TNC135, TNC 145C, TNC 150B / TNC 150Q
HEIDENHAIN TNC 151, TNC 151 B/ TNC 151 Q
Monitore BE110, BE110B, BE110F , BE 111, BE 135
Dieser 8,4“ TFT Einbaumonitor als Frontplatten Lösung wurde als Ersatz für den 9“ Röhrenmonitor (Monochrom, BE111 / BE110B / BE110F / BE135) der HEIDENHAIN Steuerungen TNC 150, TNC131, TNC135, TNC 145 konzipiert. Durch das Plug & Play Prinzip, elektrisch und mechanisch 1:1 kompatibel, erfolgt der Umbau problemlos und schnell mit wenigen Handgriffen.
Helligkeit - 300 cd/m2
Frequenz - 15-45 kHz horizontal, 50-75 Hz vertikal
Einstellung - über OSD (On Screen Display)
Aktive Bildfläche - 174 x 131 mm (B x H)
Abmessungen Gehäuse - kompatibel
Abmessungen Frontplatte - 280 x 190 mm (BxH)
Steuerung / Grafiktyp - TNC 150, 131, 135, 145 von HEIDENHAIN
Anschluss - 24 pol. Centronics Stecker
Spannungsversorgung - DC 12 V über Videokabel
Betriebsbedingungen - -10°C bis 55°C Betriebstemperatur
Normen hergestellt nach - CE Industrienorm, EN55022, EN55024
