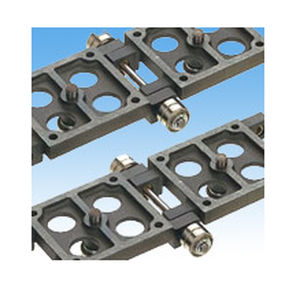

Stahl-Förderkette BC series

Blockdoppeltkleinformatig

Nadellager (Stahl) werden in den Lagerabschnitt, die Außenrolle und die Führungsrollen eingesetzt. Nach der anfänglichen Verschleißlängung (0,01 %) tritt keine weitere Verschleißlängung auf. Die Kettenteilungsgenauigkeit beträgt ±0,05 mm, was eine sehr genaue Positionierung ermöglicht. Die Mittelrolle in der Mitte (unten) des Glieds unterdrückt seitliche Schwingungen. In der Mitte (oben) des Glieds befindet sich ein Referenzstift zur Befestigung einer Vorrichtung. Der Hauptkörper besteht aus Stahl und ist geschwärzt. Merkmale - Nach der anfänglichen Verschleißlängung (0,01 %) tritt keine weitere Verschleißlängung auf. - Die Teilungsgenauigkeit der Kette liegt innerhalb von ±0,05 mm und ermöglicht eine hochpräzise Positionierung. ・Betriebstemperaturbereich: -10℃ bis 60℃ Es gibt zwei Arten von Außenbordwalzen: Einfacher Typ (S) und doppelter Typ (D). ・Doppelter Typ (D) der Führungskanal kann zur Seite des Kettenrads zurückgezogen werden, was einen reibungslosen Transport ermöglicht. Normalerweise wird diese Option gewählt. ・Einfacher Typ (S) Dies ist ein Ersatz für diejenigen, die diesen Typ verwendet haben. typ ・Einzel (S) Dies ist ein Ersatz, wenn dieser Typ in der Vergangenheit verwendet wurde. Bei der Auswahl der Ritzelspezifikationen Bei der Auswahl der Ritzelspezifikationen Es ist notwendig, eine Kettenradspezifikation zu wählen, die der Betriebsumgebung und den Kettenspezifikationen des Kunden entspricht. Bitte verwenden Sie das spezielle Kettenrad für die Rundschalttischkette.
