Abkantwerkzeug

Überblick

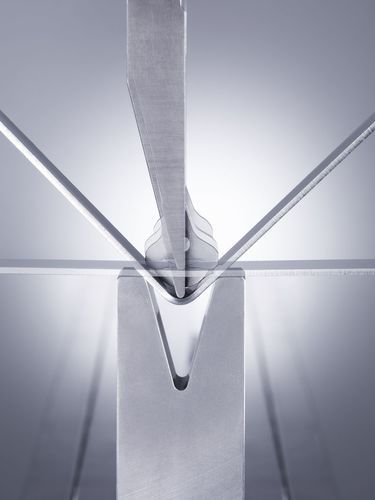

TRUMPF Biegewerkzeuge decken ein breites Anwendungsspektrum an Biegemaschinen ab: Standard‑ und Sonderwerkzeuge, Leichtbauvarianten zur Vereinfachung des Handlings und Heavy‑Duty‑Ausführungen für Dickblechanwendungen. Sensorbestückte Werkzeuge ermöglichen die direkte Winkelmessung in der Prozesszone für reproduzierbare Erstteilqualität.

Bestellung / E‑Shop
Werkzeuge rund um die Uhr über den TRUMPF E‑Shop bestellen. Die Plattform bietet geführte Konfiguration, Filter nach Geometrie und Maschinenkompatibilität, Bestellhistorie und Rechnungsdownload zur Vereinfachung von Beschaffung und Nachverfolgung.

Standardwerkzeuge
TRUMPF liefert Ober‑ und Unterwerkzeuge als Einzelteile oder Sets. Mehr als 150 gängige Werkzeuggeometrien sind auf Lager. Data‑Matrix‑Codes an Standardwerkzeugen erlauben schnelles Scannen und automatisches Einlesen der Werkzeugdaten in die Steuerung.

Leichtbauwerkzeuge
Leichtbauvarianten reduzieren das Gewicht um bis zu 35 % gegenüber Standardausführungen, erleichtern das Handling und beschleunigen das manuelle Rüsten bei gleicher Kompatibilität mit gängigen Oberwerkzeugen.

Heavy‑Duty Werkzeuge
Heavy‑Duty Werkzeuge sind für Dickblechanwendungen (bis 30 mm) und hohe Lasten (ausgelegt bis 6000 kN/m) konstruiert. Die Serie umfasst Ober‑ und Unterwerkzeuge, Adapter, Halter, Z‑Werkzeuge sowie RollBend‑Lösungen für Großformatmaschinen TruBend Serie 8000.

Werkzeuge mit konsistenter Gesenkweite
Unterwerkzeuge mit konstanter Gesenkweite erlauben die Kombination verschiedener V‑Winkel ohne Nachrüstung. Das reduziert Abdruckbreite, verbessert den Biegefolieneffekt, verringert Blechschäden und verkürzt die minimale Schenkelänge.

Sensorwerkzeuge
Sensorwerkzeuge arbeiten nach dem ACB‑Messprinzip. In die Werkzeugform integrierte Tastscheiben messen direkt in der Prozesszone und ermöglichen die automatische Winkelregelung. Adapter sind für U‑Biegungen mit langen Schenkeln verfügbar.

Beschichtungen LASERdur (LASERdur AL / LASERdur ZN)
LASERdur‑Beschichtungen reduzieren Aluminium‑ und Zinkanhaftungen durch Abrieb, erhöhen die Oberflächenhärte und Gleiteigenschaften und bieten Korrosionsbeständigkeit, wodurch Markierungen und Reinigungsaufwand verringert werden.

TecZone Bend — Tool Setup Optimizer
TecZone Bend erzeugt Programme für Biegeteile. Die Option Tool Setup Optimizer analysiert Bauteilfamilien, identifiziert gemeinsame Werkzeugnutzung und kombiniert Werkzeugstationen, um Werkzeugwechsel zu minimieren, Rüstzeiten zu reduzieren und den Durchsatz zu erhöhen.

Dienstleistungen (produktbezogen)

• Modifikation von Standardwerkzeugen: Radiusänderungen, Sonderformen und Winkelanpassungen nach Kundenanforderung.
• Kundenberatung und individuelle Lösungen: Machbarkeitsprüfung und Entwicklungsbegleitung für komplexe Sonderwerkzeuge.
• Werkzeugservice und Reparatur: Instandsetzung und Überholung mit Bereitstellung aktualisierter digitaler Werkzeugdaten nach Service.
• Nachschleifservice: Fachgerechtes Nachschleifen verschlissener Werkzeuge und Lieferung aktualisierter 3D‑Werkzeugdaten.

Sonderwerkzeuge (Auswahl)

• Komplettes Scharnierwerkzeug: für feste Scharnierabmessungen mit integriertem Anschlag zur schnellen Fertigung ohne externen Backgauge.
• Schwenkbares Fensterwerkzeug: für geschlossene Profile oder U‑Teile; schwenkbare Adapter erleichtern die Entnahme.
• RollBend: gleichmäßiges Andrücken des Blechs zur Minimierung relativer Bewegung zwischen Werkzeug und Werkstück.
• Tool für Kiemen in geschlossenem Konturwerkzeug: bildet Lüftungsschlitze durch Verformung des Blechs auf der Abkantpresse.
• Formwerkzeug für Radiusbiegung: formschlüssige Ober‑ und Unterwerkzeuge zur Herstellung kreisförmiger Teile; Biegeradius abhängig von Werkzeugradius, Blechdicke und Material.
• Werkzeug für breites U‑Teil: bildet sehr hohe U‑Profile in einem Schritt; Ausstoßer und Gasfedern verhindern Festfressen.
• Großes Schwenkbackenwerkzeug: Überbiegen durch schwenkbare Backen kompensiert Rückfederung bei hohen U‑Teilen.
• Offset / Gooseneck‑Werkzeuge für C‑Teile: einstellbare Höhe und Ausladung zur Herstellung von C‑Profilen.
• TRUMPF Biegefolie: auf dem Unterwerkzeug platziert, um Reibungsmarken zu vermeiden.
• Matrizen mit R3 Einziehradien: größere Arbeitsradien zum Schutz folienkaschierter Bleche gegen Rissbildung und Abriebspuren.

Technische Daten

• Heavy‑Duty Werkzeuge: geeignet für Blechdicken bis 30 mm; Auslegung bis 6000 kN/m.
• Leichtbauwerkzeuge: bis zu 35 % Gewichtsreduktion gegenüber Standard.
• Standardwerkzeuge: >150 Ober-/Unterwerkzeugtypen verfügbar; Data‑Matrix‑Codes zur automatischen Einlesung.
• Sensorwerkzeuge: ACB‑Messprinzip mit integrierten Tastscheiben für direkte Winkelmessung in der Prozesszone.
• Beschichtungen: LASERdur AL / LASERdur ZN – hohe Oberflächenhärte, gute Gleiteigenschaften, korrosionsbeständig.
• TecZone Bend Tool Setup Optimizer: optimiert Werkzeugnutzung und Rüstabläufe.
• Nachschleifservice: Wiederaufbereitung und Bereitstellung aktualisierter 3D‑Werkzeugdaten nach Service.
• Sonderwerkzeuge: Scharnier, RollBend, Schwenkbacken, Kiemen, breite U‑Profile etc.
