Hochleistungs-Plasmamarkiereinheit TruMark 6030

Hochpräzision

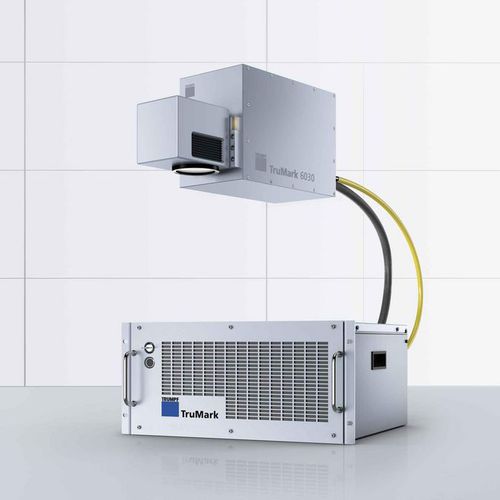

Überblick Der TruMark 6030 ist ein industrieller Kurzpulslaser zum Gravieren, Abtragen, Markieren und Anlassen. Er vereint hohe mittlere Leistung mit ausgezeichneter Strahlqualität und unterstützt 3D‑Markierung über TruTops Mark 3D, wodurch Markierungen auf geneigten und gekrümmten Flächen möglich werden.

Vorteile / Highlights

• Prozesszeiten bis zu 25 % kürzer durch höhere verfügbare mittlere Leistung und erhöhte Pulsfolgefrequenzen.
• Präzise und reproduzierbare Ergebnisse dank integrierter Leistungsregelung.
• Schnelle Integration durch zahlreiche Schnittstellen, abnehmbares Verbindungskabel und 19" Einschub‑Versorgungsgerät.
• Industrietaugliches Design mit leistungsfähigen optischen Komponenten für den Dauerbetrieb.
• Flexible 3D‑Markierung mit TruTops Mark 3D für schräge und gekrümmte Oberflächen.
• Lineare Leistungsanpassung über den gesamten Frequenzbereich zur Skalierung von Prozessen.

Anwendungen

• Strukturierung von Oberflächen (z. B. Strukturierung von Pleueln zur Verbesserung tribologischer Eigenschaften).
• Abtragen von Lack-/Beschichtungsschichten mit kurzen, leistungsstarken Pulsen.
• Dauerhafte Kennzeichnung von Konsum‑ oder Industrieartikeln (z. B. Kochgeschirr, Sanitärarmaturen) mit hohem Kontrast.
• Markieren 'on the fly' für produktive Verfahren an bewegten Teilen.

Software TruTops Mark 3D: 3D‑Markiersoftware mit 3D‑CAD‑Editor zur Vorbereitung von Werkstücken und Erzeugung von 3D‑Markierdaten. VisionLine Bildverarbeitungsoptionen unterstützen Bauteillageerkennung sowie Code‑Lese‑/Prüffunktionen.

Optionen & Integration

• Erweiterte Markiervolumina und Kopfvarianten.
• Längere Verbindungskabel (4 m → 6 m) und Versorgungsgerät mit IP54‑Option.
• Erweiterter Temperaturbereich für den Bearbeitungskopf (Betrieb bis 45 °C).
• Feldbus‑Kompatibilität: Profibus, Profinet, EtherCAT, Ethernet/IP.
• NAVIGATOR‑Modul zur assistierten Parameterauswahl, Remote‑Services und externe Absauglösungen.

Technische Daten

• Modell: TruMark 6030
• Strahlqualität (M²): < 1,3
• Wellenlänge: 1030 nm
• Pulswiederholfrequenz: 40 kHz - 200 kHz
• Min. Fokusdurchmesser: 50 µm
• Max. Markiervolumen: 330 mm x 330 mm x 100 mm
• Max. Schriftfeld: 330 mm x 330 mm @ f=650 mm
• Abmessungen Laserkopf (B x H x T): 156 mm x 214 mm x 435 mm
• Abmessungen Versorgungsgerät (B x H x T): 446 mm x 222 mm x 495 mm
• Umgebungstemperatur (Installation): 15 °C - 40/45 °C
