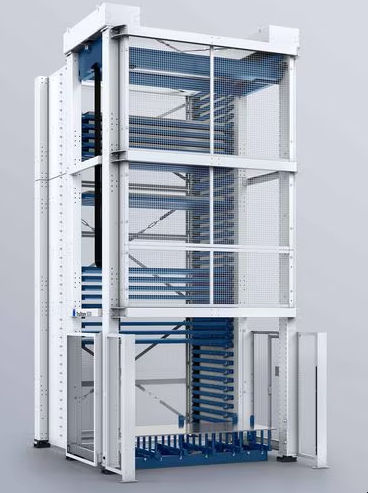

Lagerturm für Platten TruStore 30 series

für flache Produktmodularfür Blech

Überblick
Modulares Turmlagersystem zur Blecheinlagerung. Die TruStore Serie 3000 reduziert die Aufstellfläche und kann schrittweise zu vollautomatischen Schneid‑ und Biegezellen erweitert werden. Wählbare Turmhöhen in mehreren Stufen; Lagerfächer einstellbar auf 90 mm, 170 mm oder 260 mm. Anbindung möglich an TRUMPF 2D‑Laserschneidanlagen, Stanzmaschinen, Stanz‑Laser‑Kombinationen und Biegemaschinen.

Highlights

• Erhöhte Maschinenlaufzeit und optimierter Materialfluss für bessere Zeit‑ und Kosteneffizienz.
• Platzsparend — bis zu 85 % Reduktion der Aufstellfläche gegenüber herkömmlichen Lagerlösungen.
• Modular erweiterbar — Ergänzung durch weitere Türme, Wagen oder Automatisierungs‑Module je nach Bedarf.
• Hohe Lagerkapazität — skalierbar bis etwa 210 Tonnen je nach Konfiguration; Ein‑ oder Doppelturm möglich.
• Produktionssteuerung mit Oseon — transparente Bestands‑ und Materialflussdaten für zentrale Steuerung.

Beispielhafter technischer Vergleich
Vergleich ausgewählter Versionen:
TruStore 3030 | TruStore 3040
Blechformat: 3048 x 1524 mm | 4064 x 2032 mm
Stapelhöhen: 90 mm / 170 mm / 260 mm | 90 mm / 170 mm / 260 mm
Max. Beladung pro Fach: 3000 kg | 5000 kg

Systemkonzepte und Ausstattung

• Einfachturm mit Palettenlift: wählbare Turmhöhen (Beispiele von ~3,4 m bis ~8,4 m) und Palettenanzahl je Konfiguration.
• Doppelturm: Kapazitätserhöhung durch Ergänzung eines zweiten Turms.
• Ein-/Auslageroptionen: Ein-/Auslagerstation unter dem Palettenlift, Ein-/Auslagerwagen (mit/ohne Hubtisch) sowie Längs‑ oder Stirnseitenzugang.
• Automationsintegration: indirekte Anbindung über Transportwagen (LoadMaster, LiftMaster, SheetMaster, BendMaster etc.) oder direkte Anbindung am Turm; Unterstützung für Einzel‑ und Doppelwagen sowie kundenspezifische Fahrwege.
• Bearbeitungszellen: Anbindung mehrerer Maschinen für Schneiden, Stanzen/Laser und Biegen; optional PartMaster‑Band zur Teileaufbereitung.

Weitere Merkmale

• Verstellbare Fachhöhen (90 / 170 / 260 mm) für Paletten oder Zusatzträger.
• Option Wägeeinrichtung im Palettenlift für kontinuierliche Bestandsführung.
• Option Entpacktisch zum Trennen von Material und Holzpaletten.
• Verschiedene Be‑/Entladevarianten und klappbare Auflagepunkte für automatisierten oder manuellen Zugriff.

Caractéristiques / spécifications techniques

• Produktbezeichnung: TruStore Serie 3000
• Verfügbare Formate (Beispiele): TruStore 3030 (3048 x 1524 mm), TruStore 3040 (4064 x 2032 mm)
• Fachhöhen: 90 mm, 170 mm, 260 mm
• Max. Beladung pro Fach (Beispiele): 3030 = 3000 kg, 3040 = 5000 kg
• Turmhöhenkonfigurationen: ca. 3,4 m bis ca. 8,4 m (mehrere Stufen wählbar)
• Lagerkapazität (Beispiele): bis etwa 210 Tonnen im Großformat (systemabhängig)
• Modulares Erweiterungskonzept: kompatibel mit TRUMPF‑Maschinen und Automationsmodulen (LoadMaster, LiftMaster, SheetMaster, PartMaster, BendMaster)
• Software: Oseon zur Steuerung von Materialfluss und Lagerbestand
