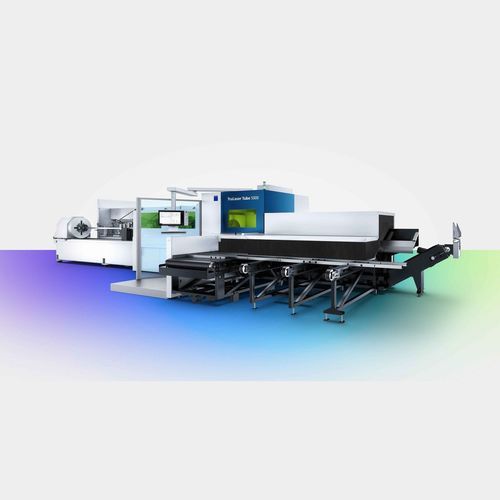

Automatische orbitale Rohrschneidemaschine TruLaser Tube 5000

LaserprogrammierbarCNC

Überblick
Die TruLaser Tube 5000 ist eine Laser-Rohrschneidmaschine für runde und profilierte Rohre bis zu 180 mm. Mit TruFiber-Lasern (TruFiber 4001 / 6001) und modularen Automatisierungsoptionen bietet sie kurze Taktzeiten und flexible Fertigung von Einzelteilen bis zur Serie.

Wesentliche Vorteile

• Reduzierte Teilezeiten durch RapidCut und hohe Vorschübe des Festkörperlasers
• Offenes Maschinenkonzept für einfaches Be- und Entladen sowie Wartungszugang
• Selbstzentrierendes Spannfutter für spannbereichsübergreifendes Spannen ohne Umrüsten
• Abgestimmte Laserparameter und TRUMPF-Schneiddaten für gleichbleibende Schnittqualität
• Schrägschnitt-Option bis 45° für geschweißte Konstruktionen
• Moderne Sensorik für zuverlässige Prozesssteuerung
• Integration nachfolgender Bearbeitungsschritte (z. B. Gewindeschneiden) zur Reduzierung nachgelagerter Arbeitsschritte
• Optionale Hüllkreiserweiterung für mehr Freiraum und Flexibilität

Funktionen und Optionen

• RapidCut – hohe Dynamik und verkürzte Teilezeiten, besonders bei dünnen Materialien
• ScanLine – Lichtschnittsensoren zur Messung und Kompensation von Rohmaterialtoleranzen
• Selbstzentrierendes Spannfutter mit permanenter Sensorüberwachung für hohe Bauteilpräzision
• Schrägschnitt-Option – Schrägschnitte bis 45°
• Technologiepaket Gewinde – integriert Fließbohren, Gewindeschneiden und Spiralbohren (bis zu acht Werkzeuge)
• Spatter Guard – Auftrag eines Trennmittels während der Produktion zur Vermeidung von Schlackeanhaftungen im Rohrinneren
• FocusLine – automatische Fokuslagenregelung je nach Material
• PierceLine – Steuerung und Überwachung des Einstichprozesses für präzise, schnelle Einstiche
• X-Blast Schneidpaket – optimierte Düsengeometrie zur Reduzierung des Schneidgaskonsums und Verbesserung der Prozesssicherheit
• Magnetkupplung mit Balgen zum Schutz der Schneidkopf bei Kollisionen
• Dot Matrix Code – standardisierte 2D-Markierung
• Automatisierung/ Schnittstellen: LoadMaster Tube, Rohrlagersystem, Bandtische, Entlade- und Sortierschnittstellen
• Touchpoint HMI, Programming Tube und MobileControl App für intuitive Bedienung und Fernüberwachung; OPC UA unterstützt

Anwendungen

• Möbelherstellung – präzise Rohr- und Profilzuschnitte für Baugruppen
• Ladenbau – flexibel für Prototypen und Serien
• Landmaschinen – Bearbeitung dicker Rohrwände für robuste Bauteile
• Fitnessgeräte – automatisierte Fertigung von Rohrkomponenten
• Maschinen- und Anlagenbau – Kombination von Rohr- und Blechtechniken zur Bauteiloptimierung

Technische Daten (Auszug)
Rundrohr – Max. Außendurchmesser: 152 mm
Rundrohr – Max. Außendurchmesser (optional): 170 mm
Rechteckprofil – Max. Seitenlänge / Hüllkreisdurchmesser: 152 mm / 170 mm
Rechteckprofil – Max. Seitenlänge (optional): 180 mm / 180 mm
Max. Rohmateriallänge für automatisches Beladen (LoadMaster Tube 6,5 m): 6500 mm
Max. Rohmateriallänge (LoadMaster Tube 8,0 m): 8000 mm
Fertigteillänge (Entladeeinheit 3 m): 3000 mm
Fertigteillänge (Entladeeinheit 3 m + 1,5 m): 4500 mm
Fertigteillänge (Entladeeinheit 6,5 m): 6750 mm
Fertigteillänge (Entladeeinheit 6,5 m + 1,5 m): 8000 mm
Max. Streckengewicht (Standard/Optional): 25 kg/m
Max. Rohmaterialgewicht mit LoadMaster Tube 6,5 m: 162,5 kg
Max. Rohmaterialgewicht mit LoadMaster Tube 8,0 m: 200 kg

Laserspezifische Daten – TruFiber 4001: Max. Laserleistung: 4000 W; Baustahl 10 mm; Edelstahl 6 mm; Aluminium 6 mm; Kupfer/Messing 5 mm
Laserspezifische Daten – TruFiber 6001: Max. Laserleistung: 6000 W; Baustahl 14 mm / 10 mm (je nach Variante); Edelstahl 10 mm / 8 mm; Aluminium 10 mm / 8 mm; Kupfer/Messing 5 mm

Charakteristika / Spezifikationen

• Marke: TRUMPF
• Modell: TruLaser Tube 5000
• Max. Hüllkreis Rundrohr (std/opt): 152 mm / 170 mm
• Max. Seitenlänge Rechteckprofil (std/opt): 152 mm / 180 mm (Hüllkreis 170 mm / 180 mm)
• Max. Rohmateriallänge für Automatisierung: 6500 mm / 8000 mm (LoadMaster)
• Beispiel Fertigteillängen: 3000 / 4500 / 6750 / 8000 mm
• Max. Streckengewicht: 25 kg/m
• Laseroptionen: TruFiber 4001 (4000 W); TruFiber 6001 (6000 W)
• Schrägschnitt bis 45° (optional)
• Integrierbare Optionen: RapidCut, ScanLine, SeamLine Tube, FocusLine, PierceLine, Gewindepaket, Spatter Guard, X-Blast
• Automatisierungs-Kompatibilität: LoadMaster Tube, Rohrlager, Bandtische, Entladeautomatisierung
• Benutzeroberflächen: Touchpoint HMI, Programming Tube, MobileControl; OPC UA
