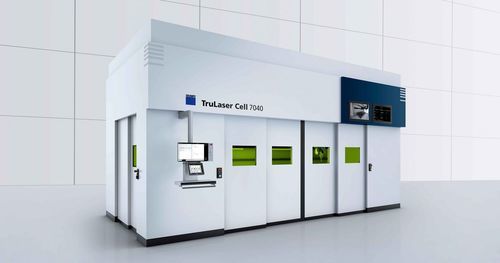

Faserlaser-Schneidemaschine TruLaser Cell 7040

2D-Laser3D-Laserfür Metall

Übersicht
Die TruLaser Cell 7040 ist ein modulares 3D‑Lasersystem zum Schneiden, Schweißen und Laserauftragsschweißen von zwei‑ und dreidimensionalen Bauteilen sowie Rohren. Modulare Bauweise und Nachrüstoptionen ermöglichen die Anpassung an unterschiedliche Produktionslayouts und wechselnde Anforderungen.

Hauptmerkmale

• Hohe Produktivität: hohe Maschinendynamik, FastLine Cell (fliegendes Einstechen) und dynamische Schneidoptik zur Reduzierung der Zykluszeiten.
• Bedienkomfort: verfahrbares Bedienpult, MobileControl App und optionale 6D‑Maus für ergonomisches Arbeiten und schnelles Teachen.
• Prozesssicherheit: X‑Blast Technology für robuste Schneidprozesse und längere Düsenstandzeiten.
• Bauteilqualität: Technologietabellen, garantierte Rohstrahlanpassung und BrightLine Weld für bessere Schnitt‑ und Schweißergebnisse.
• Industrie‑4.0‑Fähigkeit: modernes Steuerungskonzept und OPC/UA‑Schnittstelle zur Automatisierungsintegration.
• Modularer Einstieg und Nachrüstbarkeit für kundenspezifische Konfigurationen.

Kosteneffiziente Produktion
Fliegendes Einstechen, Zweistationen‑Betrieb und Rotationswechsler erlauben paralleles Be‑/Entladen und steigern den Durchsatz. Schnelle Fronttür aus Glasfaserverbund und verfahrbare Tische reduzieren Nebenzeiten.

Kompakte Stellfläche
Wählbare Arbeitsbereiche und integrierte Schaltschränke ermöglichen eine kompakte Aufstellung; die TruLaser Cell 7040 fiber setzt in ihrer Klasse Maßstäbe in Sachen Kompaktheit.

Einfache und ergonomische Bedienung
Das ergonomische Bedienpult lässt sich schwenken und entlang der Maschinenfront verschieben. Die automatische Optikerkennung ermöglicht schnelle und fehlerfreie Wechsel.

Prozessflexibilität
Die 2‑in‑1‑Faser ermöglicht Schneiden, Schweißen und LMD mit einem einzigen Laserkabel; durch Wechsel der Optik wird der Prozess umgeschaltet, die Steuerung passt sich automatisch an.

Anwendungsbeispiele

• Hochwertiges Schneiden von verzinktem Stahl für Automobilprototypen und Preserien.
• Laserschneiden komplexer 2D/3D‑Bauteile (Außenkonturen, Bohrungen).
• Laserschweißen dreidimensionaler Teile (z. B. Lüfterräder) mit reduziertem Nachbearbeitungsaufwand.
• Laserauftragsschweißen (LMD) für Reparatur und Beschichtung von Bauteilen.
• Bearbeitung von Tailor Welded Blanks mit Automatisierung, VisionLine und Multifocus‑Optiken für Präzision und Schweißqualität.

Technische Daten (Auszug)

• Modellvariante: TruLaser Cell 7040 fiber
• Achsverfahrbereich X: 4000 mm
• Achsverfahrbereich Y: 1500 mm oder 2000 mm
• Achsverfahrbereich Z: 750 mm oder 1000 mm
• Achsverfahrbereich B: ±135°
• Achsverfahrbereich C: n × 360°
• Dynamische Schneidoptik: ±9 mm
• Max. Achsgeschwindigkeit X/Y/Z (achsparallel): 100 m/min
• Max. simultane Achsgeschwindigkeit: 173 m/min
• Max. B/C Achsgeschwindigkeit: 90 1/min
• Max. Achsbeschleunigungen: X 9 m/s²; Y/Z 10 m/s²; dynamische Optik 40 m/s²; B 200 rad/s²; C 100 rad/s²
• Positioniergenauigkeit (Linearachsen X,Y,Z): 0,08 mm
• Positioniergenauigkeit (Rotationsachse B): 0,015°
• Max. Laserleistung: 3000–6000 W
• Verfügbare Laser: TruDisk, TruFiber
