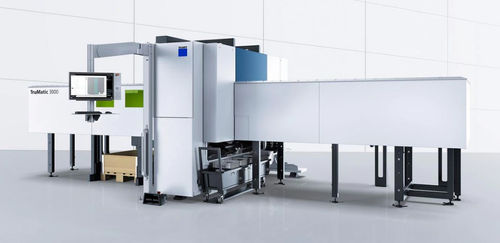

Laser-Schneidemaschine TruMatic 3000

für Metallfür BlechCNC

Kurzbeschreibung Die TruMatic 3000 fiber ist eine kombinierte Stanz‑/Laser‑Maschine, die Stanzen, Laserschneiden, Umformen und Gewindeschneiden in einer Zelle vereint. Die Kombination aus vollelektrischem Stanzantrieb (DeltaDrive) und TruFiber Festkörperlaser ermöglicht hohe Produktivität bei reduziertem Energiebedarf und kompakter Aufstellfläche.

Vorteile

• Mehrere Prozesse auf einer Maschine: Stanzen, Lasern, Umformen und Gewinden ohne Umspannen.
• Seriengerechte Teilequalität: absenkbare Matrize sowie Bürsten‑ oder Kugeltische für kratzfreie Bearbeitung.
• Einfache Automatisierung: integrierte Teileklappe, Sortierlösungen und modulare Automationen für durchgehenden Mehrschichtbetrieb.
• Energieeffizienz: DeltaDrive in Kombination mit TruFiber senkt den Systemenergiebedarf und CO2‑Ausstoß gegenüber konventionellen Kombimaschinen.

Anwendungen

• Kombinierte Bearbeitung: laserbearbeitete Konturen kombiniert mit gestanzten Merkmalen (Tiefziehen, Rollsicken, Stufen, Markierungen) in einem Prozess.
• Reflektierende Werkstoffe: TruFiber ist unempfindlich gegen Rückreflexionen und für Kupfer, Messing, Titan u. a. geeignet.
• Wirtschaftliche Serienfertigung kleiner Teile mit integrierter Kleinteile‑Ausstoßfunktion sowie automatischer Großteil‑Entladung.

Automatisierung & Ausstattungsmerkmale

• Automationsoptionen: SheetMaster (Be- /Entladung, Palettierung), SheetMaster Compact, SortMaster Compact, GripMaster, ToolMaster Linear sowie Puffer/Sortiersysteme.
• Teilehandling: integrierte Teileklappen, Rutschen und Zwischenspeicher; automatische Sortierung bis 180 x 180 mm; Großteilentladung über Klappe bis 400 x 600 mm.
• Qualitätsfunktionen: absenkbare Matrize, Bürstentische oder Kugeltische, integrierte Richten/Planen.
• Prozesssicherheit: universelle Schneideinheit für Festkörperlaser, Smart Punch Monitoring zur Früherkennung von Werkzeugbruch.
• Betrieb & Software: Touchpoint HMI, MobileControl App, TruTops Boost für Konstruktion und Programmplanung.

Hinweise Erhältlich in zwei Hauptkonfigurationen: Standard und DeltaDrive Performance‑Paket mit höherer Stanzkraft/-geschwindigkeit. Die Kombination DeltaDrive + TruFiber kann den Systemenergiebedarf gegenüber konventionellen Lösungen um ca. 65% reduzieren (abhängig von Konfiguration).

Technische Daten

• Modell: TruMatic 3000 fiber
• Antriebskonzept: DeltaDrive (vollelektrischer Stanzantrieb)
• Laser: TruFiber Festkörperlaser (rückreflexionsresistent)
• Versionen: Standard und DeltaDrive Performance
• Stanzkraft/-geschwindigkeit (Standard): 165 kN, ca. 650 Hübe/min
• Stanzkraft/-geschwindigkeit (Performance): 180 kN, ca. 800 Hübe/min
• Energieeffizienz: DeltaDrive + TruFiber ≈ -65% Systemleistungsbedarf vs. konventionell
• Teilesortierkapazität: automatische Sortierung bis 180 x 180 mm
• Großteilentladung: Klappe bis 400 x 600 mm
• Materialbereich: Stähle, Edelstahl, reflektierende Nichteisenmetalle (Kupfer, Messing, Titan)
• Automationskompatibilität: SheetMaster, SortMaster Compact, GripMaster, ToolMaster
• Prozessfunktionen: Planen integriert, Kleinteileausstoß, Späneförderer
• Bedienung & Software: Touchpoint HMI, TruTops Boost, MobileControl
