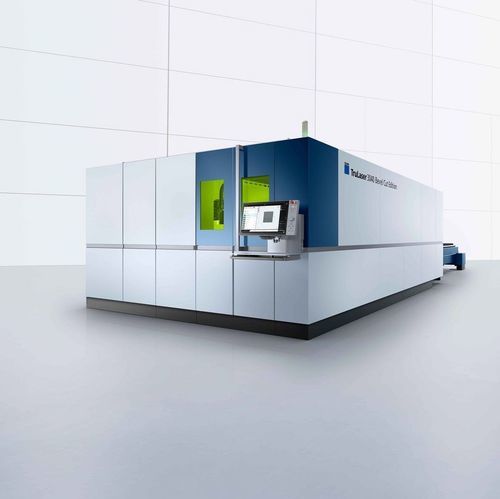

2D-Laser-Schneidemaschine TruLaser 30 Bevel Cut series

Faserlaserfür Aluminiumfür Edelstahl

Kurzbeschreibung
Das TruLaser Serie 3000 Bevel Cut Edition ist ein 2D-Laserschneidsystem mit integrierter Schrägschnittfunktion. Die Schneideinheit lässt sich neigen, um Fasen, Senkungen und schräge Kanten bis 50° zu erzeugen und so Chanfreine direkt an dünnen und dicken Blechen (anwendungabhängig) zu realisieren. Die Schrägschnittfunktion rechnet sich bereits bei geringen Anteilen an Schrägschnittteilen (ca. 5 %) und reduziert nachgelagerte Bearbeitungsprozesse.

Wesentliche Vorteile

• Schrägschnittfähigkeit bis ±50° für Fasen, Senkungen und Kantenrundungen.
• Reduzierung nachgelagerter Operationen: weniger Nachbearbeitung und geringere Montagekosten.
• Materialvielfalt: Schrägschnitt für Baustahl und Edelstahl; Senkrechtschnitt für andere Werkstoffe.
• Alle 2D-Funktionen im Senkrechtschnitt verfügbar: Highspeed Eco, CoolLine, EdgeLine Bevel, BrightLine fiber u. a.

Anwendungen und Beispiele

• Präzise Fasen und Senkungen an dünnen und dicken Blechen.
• Fein detaillierte Konturen und Fasen in dickem Baustahl.
• Effizienter Schrägschnitt von Edelstahl (z. B. mit Stickstoff) bei gleichzeitigem Erhalt der Senkrechtschnitt-Fähigkeiten für andere Materialien.

Funktionen und Ausstattungsmerkmale

• EdgeLine Bevel: Programmierung und Maschine direktes Schneiden von Fasen, Senkungen und Kantenrundungen.
• CoolLine: Wassernebelkühlung an der Schneidkopfregion für zuverlässige Bearbeitung dicker Baustähle und dichteres Nesting.
• Nanojoints: prozesssichere Bauteilfixierung mit minimalem Nacharbeiten und einfacher Teileentnahme.
• Kollisionsschutz & Smart Collision Prevention: Schutz des Schneidkopfs und Reduktion von Mikroverbindungen.
• Smart Rerun: Automatische Fortsetzung nach leichten Kollisionen oder Schnittfehlern.
• AdjustLine: Anpassung des Schneidprozesses an unterschiedliche Materialqualitäten.
• DetectLine und Sorting Guide: kamerabasierte Blechlagebestimmung und Unterstützung beim Entnehmen/Sortieren.
• Drop&Cut: Effiziente Nutzung von Resttafeln mit Live-Kamerapositionierung.
• Dot Matrix Code: 2D-Lasermarkierung zur Bauteilidentifikation und Prozessintegration.
• MobileControl App und Touchpoint HMI: Mobile Bedienung und intuitive Touch-Oberfläche.
• Digitale Anbindung (OPC UA, Oseon): Software-Integration und Industrie 4.0-Anbindung.
• BrightLine fiber, PierceLine, Integrierter Gasmischer, FlexLine, Highspeed / Highspeed Eco: Prozessfunktionen für hochwertige Schnitte, effizientes Piercing und reduzierten Gasverbrauch.

Technische Daten (Überblick)
Modell | TruLaser 3040 Bevel Cut | TruLaser 3060 Bevel Cut | TruLaser 3080 Bevel Cut
Max. Simultan-Geschwindigkeit | 170 m/min | 170 m/min | 170 m/min
Arbeitsbereich X-Achse | 4002 mm | 6067 mm | 8037 mm
X-Achse (bei 50° Schrägschnitt) | 3355 mm | 5420 mm | 7470 mm
Y-Achse | 2099 mm | 2576 mm | 2576 mm
Y-Achse (bei 50° Schrägschnitt) | 1600 mm | 2077 mm | 2077 mm
Max. Laserleistung (TruFiber 12001) | 12000 W | 12000 W | 12000 W
Max. Blechdicke Baustahl | 30 mm | 30 mm | 30 mm
Max. Blechdicke Baustahl (mit Erweiterung) | 35 mm | 35 mm | 35 mm
Max. Blechdicke Baustahl (50° Schrägschnitt) | 15 mm | 15 mm | 15 mm
Max. Blechdicke Edelstahl | 40 mm | 40 mm | 40 mm
Max. Blechdicke Edelstahl (mit Erweiterung) | 50 mm | 50 mm | 50 mm
Max. Blechdicke Edelstahl (50° Schrägschnitt) | 10 mm | 10 mm | 10 mm
Max. Blechdicke Aluminium | 30 mm | 30 mm | 30 mm
Max. Blechdicke Kupfer / Messing | 12,7 mm | 12,7 mm | 12,7 mm
Mittlere Leistungsaufnahme in Produktion (TruFiber 12001) | 16 kW | 16 kW | 16 kW

Hinweis
Die Schrägschnitt-Funktion rechnet sich ab geringen Anteilen an Schrägschnittteilen (ca. 5 %). Durch das direkte Anbringen von Fasen an der Maschine lassen sich Nachbearbeitungsschritte reduzieren und Zeit- sowie Kostenaufwand für Baugruppen verringern.

Eigenschaften / technische Spezifikationen

• Produktbezeichnung: TruLaser Serie 3000 Bevel Cut Edition.
• Schrägschnittwinkel: bis zu 50°.
• Wirtschaftlichkeitsschwelle Schrägschnitt: ab ~5 % Schrägschnittanteil.
• Typische Fasenfähigkeit: bis zu 25 mm auf dünnen und dicken Blechen (anwendungabhängig).
• Laserquelle: TruFiber 12001 (bis zu 12 kW).
• Max. Baustahldicke (Senkrechtschnitt): 30 mm (35 mm mit Erweiterung).
• Max. Baustahldicke bei 50° Schrägschnitt: 15 mm.
• Max. Edelstahldicke (Senkrechtschnitt): 40 mm (50 mm mit Erweiterung).
• Max. Edelstahldicke bei 50° Schrägschnitt: 10 mm.
• Max. Aluminiumsdicke: 30 mm.
• Max. Kupfer/Messingdicke: 12,7 mm.
• Max. Simultan-Geschwindigkeit: 170 m/min.
• Mittlere Leistungsaufnahme in Produktion (TruFiber 12001): ~16 kW.
• Verfügbare Varianten: TruLaser 3040 / 3060 / 3080.
