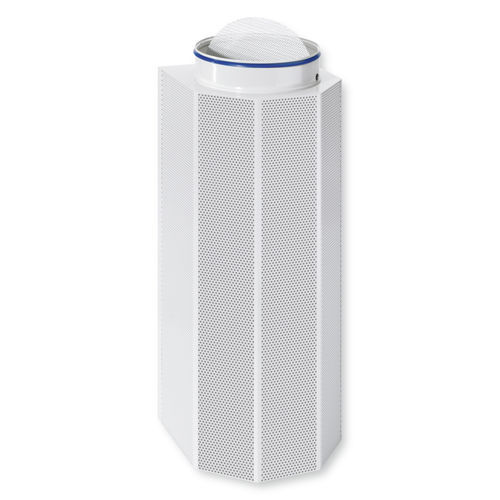

Kreisförmige Luftdurchlass QLV

quadratischfür KanaleinbauMetall

Quellluftdurchlässe in mehreckiger Bauform Stutzendurchmesser 160 – 630 mm, Nennhöhen 500 – 1750 mm Homogenes Lochbild, Rundlochung Runder Luftleitungsanschluss Luftleitungsanschluss oben und unten Gleichrichter und kegelförmiges Luftverteilelement im Inneren des Durchlasses Wandhalterung Drosselelement zum Volumenstromabgleich Sichtseite in Farben nach RAL Classic Quellluftdurchlässe lassen die Zuluft lufttechnischer Anlagen mit niedriger Geschwindigkeit und in Bodennähe in den Raum strömen. Die turbulenzarme Strömung breitet sich über die gesamte Bodenfläche aus. An Wärmequellen wie Menschen und Geräten bildet sich eine Auftriebsströmung, sodass primär in diesen Bereichen die Luft ausgetauscht wird. Auch große Hallen, wie Auditorien und Industriehallen, lassen sich mit mehreren gleichmäßig verteilten Quellluftdurchlässen zugfrei und ökonomisch klimatisieren. Die Quelllüftung ist von niedrigen Luftgeschwindigkeiten bei geringen Turbulenzen geprägt. Die Luftqualität im Aufenthaltsbereich ist sehr hoch. Die Strömungsart Quelllüftung ist ausschließlich für den Kühlbetrieb konzipiert. Die maximale Zulufttemperturdifferenz beträgt –6 K. Quellluftdurchlässe der Serie QLV enthalten ein Luftverteilelement und Gleichrichter zur gleichmäßigen Verteilung des Zuluftstromes auf die gesamte Durchlassfläche. Der Frontdurchlass aus Lochblech bewirkt eine weitere Homogenisierung der Strömung. Die Zuluft strömt dreiseitig über 90° oder fünfseitig über 180° aus. Bei Quelllüftung muss die Abluft im oberen Raumbereich, oberhalb der Aufenthaltszone, abgeführt werden.
