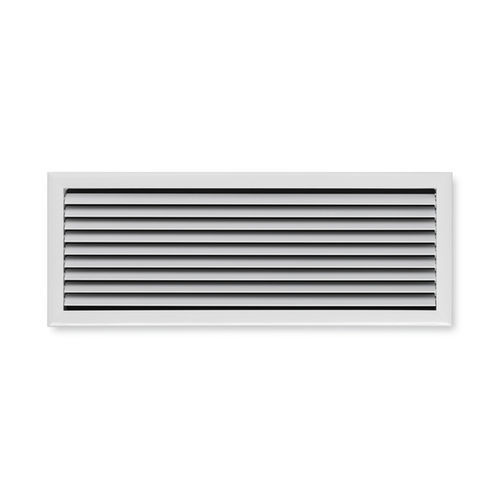

Stahl-Lüftungsgitter X-GRILLE BASIC

rechteckig

Das neue Lüftungsgitter X-GRILLE Basic mit flachem Rahmenprofil verbindet Funktion und Ästhetik in einem ansprechenden Design, zum Einbau in Wände, Brüstungen und rechteckige Luftleitungen Nenngrößen 225 × 125 – 1225 × 525 mm Volumenstrombereich 19 – 2651 l/s oder 68 – 9544 m³/h Energieeffiziente und akustisch optimierte Luftführung Symmetrisches Lamellenprofil für beidseitige Anströmung Homogene Optik und einfache Verstellung durch verdeckte Lamellenkopplung Gleitender Übergang zur Montagefläche durch flach auslaufenden Frontrahmen Lineare Optik, ideal als Gitterband Verwendung vorhandener Anbausätze möglich Einfacher Austausch vorhandener Gitter durch gleiche Einbaumaße Einbaurahmen Anbauteile zum Volumenstromabgleich und zur Strahllenkung Verdeckte Schraubbefestigung Klemmfederbefestigung Lüftungsgitter sind Luftdurchlässe für die Zuluft und Abluft raumlufttechnischer Anlagen. Sie lassen die Zuluft gerichtet in den Raum strömen. Lüftungsgitter mit verstellbaren Lamellen ermöglichen die Anpassung der Strahlrichtung an die örtlichen Gegebenheiten. Das Ergebnis ist eine Mischlüftung für Komfort- und Industriebereiche mit guter Raumdurchlüftung. Durch Induktion nimmt die Luftgeschwindigkeit des Zuluftstrahls mit zunehmender Entfernung vom Lüftungsgitter ab. Die Entfernung, bei der die Luftgeschwindigkeit einen bestimmten Wert, beispielsweise 0,2 m/s, erreicht hat, bezeichnet man als Wurfweite. Der Zuluftstrahl von Wandgittern, die deckennah angeordnet sind, erreicht durch den Deckeneinfluss eine größere Wurfweite als ein vergleichbarer Freistrahl (ohne Deckeneinfluss).
