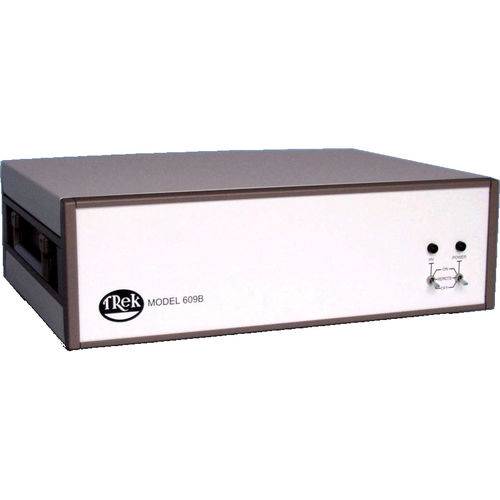

Leistungsverstärker 609B-3

differentialDCHochspannung

Das Modell 609B-3 ist ein DC-stabiler Hochspannungs-Leistungsverstärker für Industrie- und Forschungsanwendungen. Es verfügt über ein vollwertiges Halbleiterdesign für hohe Anstiegsrate, große Bandbreite und rauscharmen Betrieb. Die vierquadrante, aktive Endstufe sinkt oder quellt Strom in reaktive oder ohmsche Lasten über den gesamten Ausgangsspannungsbereich. Diese Art von Ausgang ist unerlässlich, um ein präzises Ausgangsverhalten und eine hohe Anstiegsrate zu erreichen, die von einer Vielzahl von Lasten, wie beispielsweise hochkapazitiven oder reaktiven Lasten, gefordert wird. Er ist als nichtinvertierender Verstärker, invertierender Verstärker oder als Differenzverstärker konfiguriert. Es können verschiedene Eingangskonfigurationen an das Gerät angeschlossen werden. Wichtige Spezifikationen Ausgangsspannung: 0 bis ±10 kV DC oder Peak AC Ausgangsstrom: 0 bis ±2 mA DC oder Spitzenstrom AC Anstiegsrate: Mehr als 30 V/μs Große Signalbandbreite: DC bis größer als 400 Hz (1% Verzerrung) Gewinn: Festgelegt auf 1000 V/V/V Anwendungen AC- oder DC-Vorspannung atmosphärisches Plasma dielektrische Barrierenentladung elektroaktive Polymere (EAP) elektrophorese elektrophotographie elektrorheologische Flüssigkeiten elektrostatische Ablenkung elektrooptische Modulation charakterisierung von ferroelektrischen Materialien ionenstrahlsteuerung massenspektrometer Funktionen und Vorteile Vierquadrantenausgang zur Ansteuerung kapazitiver Lasten Geschlossenes System für hohe Genauigkeit Kurzschlussfest zum Schutz der Geräte DC-stabil für programmierbare Versorgungsanwendungen Geringes Ausgangsrauschen für hochpräzise Ausgänge NIST-rückführbares Kalibrierzertifikat, das jedem Gerät beiliegt CE-konform
