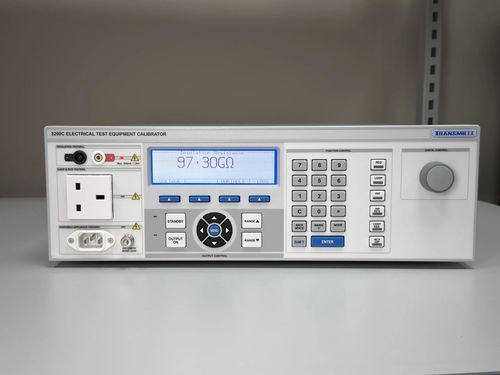

Schleifenkalibrator 3200C

Multifunktionelektrische Parameterfür Isolationstester

Beschreibung
Die 3200C Series ist ein Kalibrator für elektrische Prüfgeräte, der eine schnelle, sichere und genaue Plattform für die Kalibrierung von Loop-, RCD-, PAT- und Isolationsmessgeräten bietet und darauf ausgelegt ist, Kalibrierabläufe im Labor und im Feld zu verkürzen.

Hauptvorteile

• Schnellste und sicherste Lösung zur Kalibrierung von Loop-, RCD-, PAT- und Isolationsprüfgeräten
• Kalibrierzyklus in der Regel unter 15 Minuten
• Lokale Netzsteckdose in der Frontplatte für direkte Verbindung von Loop- und RCD-Testern
• Test Uncertainty Ratio (TUR) von 4:1 für Elektriker-Testgeräte
• Kurze Aufwärmzeit für verbesserte Mobilität und schnellen Einsatz
• Mobile Varianten für Feldkalibrierungen verfügbar

Übersicht
Durch die Konsolidierung mehrerer Prüfaufgaben in einem System reduziert die 3200C den Bedarf an vielen Einzelgeräten und die Exposition gegenüber gefährlichen Spannungen. Die lokalisierte Frontsteckdose ermöglicht die Verwendung standardmäßiger Netzstecker für viele Loop- und RCD-Tests, erhöht die Sicherheit und vereinfacht die Verbindung. Die verfügbaren Bereiche und Genauigkeiten eignen sich zur Kalibrierung moderner, hochpräziser Prüfgeräte.

Produktfamilie und Varianten

• 3200C — Tischkalibrator
• 9200C — tragbare Variante mit ähnlicher Funktionalität und portabilitätsorientiertem Design

Anwendungen
Speziell entwickelt für die Kalibrierung von Prüfgeräten für Elektriker, einschließlich Loop-Tester, RCD-Tester, PAT-Tester und Isolationsprüfer. Unterstützt optionale Adapter für Hochspannung, FLASH-Funktionen für PAT und erweiterte Isolationsbereiche.

Technische Daten

• Genauigkeit Standard Widerstand Kontinuität: 0.2 Ω – 1 kΩ, 1% (Option 0.25%)
• Kontinuitätsstrom: 0 – 320 mA, 1.3% (beste 1-Jahres-Genauigkeit)
• Isolationswiderstand: 0 Ω – 2 GΩ (Optionen 2 GΩ – 10 GΩ und 100 GΩ), 0.3% (Option 0.1%)
• AC-Spannungsausgang: 100 V – 400 V, 0.2% (beste 1-Jahres-Genauigkeit)
• Schleifenwiderstand / Schleifenteststrom: 3 mA – 3 A, 1.2% (beste 1-Jahres-Genauigkeit)
• PAT Erdungswiderstand: 0.05 Ω – 1 kΩ, 0.5% (beste 1-Jahres-Genauigkeit)
• PAT Erdungsstrommessung: 100 mA – 30 A, 1.5% (beste 1-Jahres-Genauigkeit)
• PAT Isolationswiderstand: 0 Ω – 2 GΩ, 0.3% (Option 0.1%)
• PAT Leckstrom: 2 mA – 7.7 mA, 1.5% (beste 1-Jahres-Genauigkeit)
• PAT Leckstrom-Prüfspannung: 100 V – 300 V, 1.5% (beste 1-Jahres-Genauigkeit)
• Test Uncertainty Ratio (TUR) bei Kalibrierung von Elektriker-Testgeräten: 4:1
• Lokale Netzsteckdose in der Frontplatte zur direkten Verbindung von Loop- und RCD-Testern
• Kurze Aufwärmzeit; 3200B/9200B Varianten einsatzbereit in unter 20 Minuten
• Entwickelt zur Reduzierung der Kalibrierarbeitszeit: Kalibrierzyklus typischerweise unter 15 Minuten
• Verfügbare Optionen und Zubehör: Hochspannungs-/ext-HV-Adapter, FLASH-Adapter für PAT-FLASH-Funktionen und Breakdown-Adapter für HiPot/breakdown-Tester
