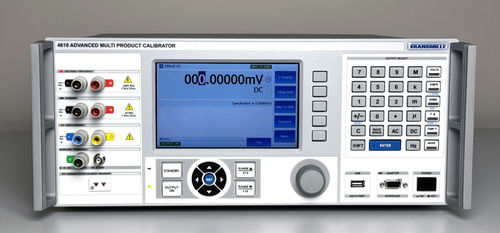

Multifunktionskalibrator 4610A

StromSpannungWiderstand

Kurzbeschreibung

• Gleichspannung: 0–1000 V
• Wechselspannung: 2 mV–1000 V, 10 Hz–1 MHz
• Gleichstrom: 0–30 A
• Wechselstrom: 20 µA–30 A, 10 Hz–30 kHz
• Variable Widerstände: 0 Ω–1 GΩ
• Variable Kapazitäten: 300 pF–100 mF
• Frequenzausgang: 1 Hz–1,2 MHz
• Oszilloskop‑Optionen bis 3 GHz

Hauptmerkmale

• AC‑ & DC‑Spannungsquelle und Messung bis 1000 V
• AC‑ & DC‑Stromquelle und Messung bis 30 A (wählbare Maximalstrom‑Optionen)
• 2/4‑Leiter Dekaden‑ und variable Widerstände bis 1 GΩ
• Dekaden‑ und variable Kapazitäten von 300 pF bis 100 mF
• Frequenzquelle/‑ausgang bis 1,2 MHz
• Integrierte Thermoelement‑Quelle & Messung (verschiedene Typen unterstützt)
• GPIB (IEEE‑488) und USB Schnittstellen serienmäßig
• 7" Farb‑Touchscreen
• Leistungsausgangsoptionen: simultane Spannung & Strom, Oberschwingungs‑Generierung
• Hochbandbreiten‑Oszilloskopoptionen verfügbar (bis 3 GHz)

Zusätzliche Informationen
Format: Desktop
Genauigkeitsklasse: < 5 ppm, < 10 ppm, < 25 ppm, < 50 ppm, < 100 ppm
Oszilloskop‑Optionen: < 600 MHz, < 1,1 GHz, < 3 GHz
Maximaler Strom: 10 A, 22 A, 30 A
Maximaler Widerstand: 100 MΩ, 1 GΩ
Leistungsausgang: Verfügbar

4610A Spezifikationen
DC VOLTAGE: 0 – ±1025 V
DC CURRENT: 0 – 30 A
AC VOLTAGE: 2 mV – 1000 V, 10 Hz – 1 MHz
AC CURRENT: 20 µA – 30 A, 10 Hz – 30 kHz
RESISTANCE (PASSIVE): 0 Ω – 1 GΩ
RESISTANCE (VARIABLE): 0 Ω – 1 GΩ (2‑wire, 2‑wire compensated & 4‑wire)
CAPACITANCE (PASSIVE): 1 nF – 10 µF
CAPACITANCE (VARIABLE): 300 pF – 100 mF
FREQUENCY: 10 Hz – 1.2 MHz
TEMPERATURE (THERMOCOUPLE): J / K / T / R / S / B / U / N / E / L / C; Auflösung 10 µV/°C angegeben
TEMPERATURE (PRT / RTD): 2‑wire, 2‑wire compensated & 4‑wire output, selectable R0
POWER (Simultaneous Voltage & Current): Options available, including harmonic generation

Technische Merkmale

• Modell: 4610A
• AC & DC Spannungsbereich: bis zu 1000 V
• AC & DC Strombereich: bis zu 30 A (Optionen: 10 A, 22 A, 30 A)
• Widerstand (variabel/passiv): bis zu 1 GΩ (auch 100 MΩ Option)
• Kapazität (variabel/passiv): 300 pF – 100 mF (passiv 1 nF – 10 µF)
• Frequenzausgang/‑quelle: 10 Hz – 1,2 MHz
• Thermoelement‑Unterstützung: J, K, T, R, S, B, U, N, E, L, C; Auflösung 10 µV/°C
• RTD/PRT Unterstützung: 2‑wire, 2‑wire compensated & 4‑wire, wählbares R0
• Schnittstellen: GPIB (IEEE‑488) & USB serienmäßig
• Display: 7" Farb‑Touchscreen
• Leistungsausgangsoptionen: simultane Spannung & Strom mit Oberschwingungs‑Generierung
• Oszilloskop‑Optionen: Hochbandbreite bis zu 3 GHz
