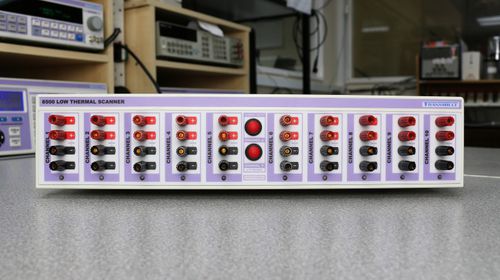

Analoges E/A-Modul 8500

RS-232USBGPIB

Die Automatisierung von Messungen mit dem 8500 Low Thermal Scanner ermöglicht die Realisierung eines vollständig automatisierten Messsystems 10 Kanäle, die auf einen einzigen Ausgang an der Rückseite des Geräts bezogen sind 4-Klemmen-Kelvin-Schaltung (2 Spannungs-, 2 Stromklemmen) Maximale Spannung: 200 V Maximaler Strom: 1 A Thermische EMK: <150 nV (typisch) Schaltwiderstand < 0,2 Ohm Die Automatisierung von Messungen mit dem 8500 Low Thermal Scanner ermöglicht die Realisierung eines vollständig automatisierten Messsystems. Die Verwendung des 8500 Scanners in Verbindung mit der ProGraph-Software und einem Multimeter der 8000er-Serie bietet eine schlüsselfertige Lösung zur Bewertung der Stabilität von Spannungs- und Widerstandsquellen. Jeder Kanal bietet eine 4-Leiter-Schaltlösung mit geringer thermischer EMK (besser als 150 nV), wodurch sich der 8500 ideal für 4-Leiter-Widerstandsmessungen zu thermometrischen Zwecken und zum Vergleich von Standardwiderständen eignet. Die extrem thermisch stabilen 4-mm-Anschlussklemmen gewährleisten einen einfachen Anschluss und nehmen sowohl standardmäßige 4-mm-Messleitungen als auch Flachstecker- und blanke Drahtanschlüsse auf, sodass das Automatisierungssystem je nach Einsatzzweck schnell neu konfiguriert werden kann. Da sich der Ausgang auf der Rückseite des Scanners befindet, lassen sich die Verbindungen effizient und übersichtlich verlegen, was eine einfache Festinstallation ermöglicht. Besonderes Augenmerk wurde auf die Reduzierung thermisch erzeugter EMK-Spannungen gelegt. Die interne Eigenerwärmung wurde durch den Einsatz von Verriegelungsrelais, die nach dem Schalten in die offene oder geschlossene Position keinen Strom mehr benötigen, sowie durch die Verwendung eines externen Netzteils auf nahezu Null reduziert, sodass jegliche Wärmeabgabe außerhalb des Geräts erfolgt. Vergoldete Anschlüsse aus sauerstofffreiem Kupfer sorgen für ein Höchstmaß an thermischer Effizienz.
