Mess-Scanner TVS

3DProfilfür Bergbauanwendungen

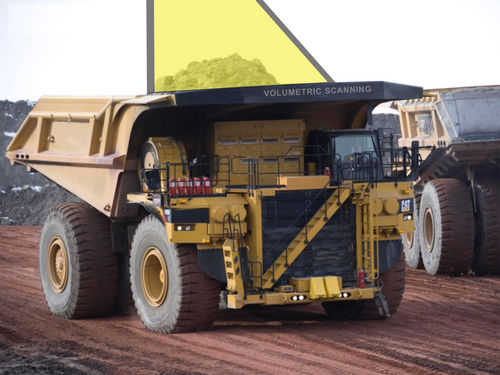

Der Trakblaze TVS (Mining Truck Volume Scanner) ist ein berührungsloses volumetrisches Abtastsystem für Muldenkipper zur Messung von Schüttgütern. Das TVS-System scannt volumetrische Lasten von Bergbau-Kippern, die langsam unter einem erhöhten Abtastkopf fahren. Wenn ein Muldenkipper den gescannten Bereich unter dem Abtastkopf durchquert, fällt er in das Sichtfeld der Laserscanner, die Tausende von Entfernungsmessungen pro Sekunde durchführen. Die Geschwindigkeit der TVS-Softwareplattform ermöglicht eine schnelle Berechnung und Übertragung von Echtzeit-Feedback und Schlüsselkennzahlen, um die Beladung jedes einzelnen Mining-Kippers zu optimieren. Dies wiederum unterstützt den Bediener bei der Feinabstimmung der Ladevorgänge und liefert einen nahezu zeitnahen Output. Ein Mining-Truck wird zunächst leer gescannt und als Leerfahrzeugprofil (Nullreferenz) in der Systemdatenbank erfasst. Das Ladevolumen wird bei nachfolgenden Scans berechnet, indem jedes neu geladene Fahrzeugprofil eines Mining Trucks mit dem erfassten Leerprofil verglichen wird. Dabei werden die leeren und beladenen Fahrzeugprofile in der Software räumlich ausgerichtet und aus der Differenz zwischen ihnen ein Lastprofil berechnet. Die TVS-Software konstruiert und zeigt dann ein zusammengesetztes 3D-Modell oder "Oberflächenprofil" an. Vorteile - Berührungslose volumetrische Messung - Misst mit Geschwindigkeiten von bis zu 10 km/h - Ermöglicht Echtzeit-Überwachung von Nutzlasten - Die Laserkontamination wird über die Touchscreen-Schnittstelle überwacht - Berechnung der produktionsrelevanten Parameter in weniger als 10 Sekunden
