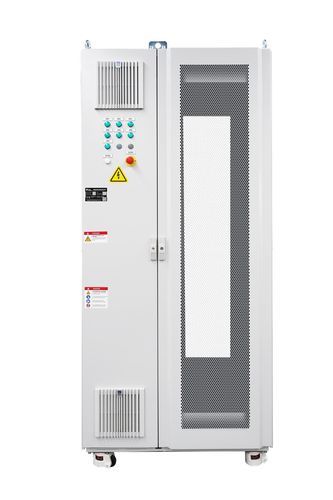

Verteilungs-Elektrogehäuse RA1053

voll ausgestattetrackfähig 19"für Verteiler

Produktübersicht
Die Sentinel Power Cabinet Series 48U (RA1053) ist ein werksseitig verkabelter, UL 508A zertifizierter industrieller Leistungsschrank, ausgelegt für den Einbau 19-Zoll programmierbarer Hochleistungs-Netzteile. Verfügbar als Sentinel-X 48U oder Sentinel-Y 48U, liefert er ein skalierbares System von 10 kW bis 420 kW und unterstützt bis zu sieben 60 kW-Leistungs­module in einem einzelnen 48U-Gehäuse. Der Schrank integriert eine DC-Sammelschiene für hohe Ströme (>2000 A) und eine thermische Auslegung für 30K–50K Temperaturanstieg über Umgebung bei 100% Betriebszyklus zur Sicherstellung des Dauerbetriebs. Die Kühlung erfolgt über eine redundante Hochdrucklüfter-Matrix mit >2000 CFM Gesamtluftstrom und 85% offenen perforierten Türen sowie je Bay Temperatursensoren und automatische Leistungsdrosselung bei Überhitzung. Zur Netzkompatibilität und Leistungsqualitäts­überwachung verfügt das System über aktive Leistungsfaktorkorrektur zur Einhaltung von THDi < 5%, eine gestaffelte Soft‑Start‑Sequenz zur Vermeidung ungewollter Auslösungen upstream und einen ausgeglichenen 3‑Phasen‑Eingang zur Vermeidung einer Neutralpunktverschiebung. Eingang: 3L+PE 600 A bei 400 VAC / 480 VAC (50 Hz / 60 Hz). SCCR: 10 kA Standard, optionales Upgrade auf 65 kA. Verstärkter Rahmen mit 1600 kg Tragfähigkeit, Türverriegelung, zweikanaliger Notausschalter und konfigurierbare Fernsteuerungs‑ und Alarmfunktionen.

Hauptmerkmale

• Extrem hohe Dichte und Skalierbarkeit: 10 kW–420 kW in 48U; unterstützt bis zu 7 × 60 kW-Module.
• UL 508A zertifizierte Sicherheit: konform mit UL 508A; SCCR 10 kA Standard, optional 65 kA; strombegrenzende Schutzfunktionen.
• Werksseitig verkabelt, einsatzbereit: werksseitig vormontierte AC-Eingangsverteilung und Hochstrom-DC-Sammelschienen zur Reduzierung von Vor-Ort-Verkabelung und Inbetriebnahmezeit.
• Fortschrittliches Thermomanagement: redundante Dachlüfter >2000 CFM, 85% perforierte Türen, per-Bay Temperaturüberwachung, automatische Leistungsdrosselung zum Überhitzungsschutz.
• Optimierte Netzkompatibilität: aktive PFC (THDi < 5%), gestaffelte Soft‑Start, ausgeglichener 3‑Phasen‑Eingang zur Vermeidung von Neutralpunktverschiebung.
• Robustes, anpassbares Design: verstärkter Rahmen (1600 kg Traglast), Türverriegelung, zweikanaliger Notausschalter, konfigurierbare Fernsteuerung und Alarme.

Technische Daten / Spezifikationen

• Serie: Sentinel Power Cabinet Series 48U
• Artikelnummer: RA1053
• Leistungsbereich: 10 kW – 420 kW (unterstützt bis zu sieben 60 kW-Module)
• DC-Sammelschiene: Hochstrom-Verteilung >2000 A
• Thermische Auslegung: 30K–50K Temperaturanstieg über Umgebung bei 100% Betriebszyklus
• Kühlung: redundante Hochdrucklüfter-Matrix >2000 CFM Gesamtluftstrom; 85% perforierte Türen; per-Bay Temperatursensoren; automatische Leistungsdrosselung im Notfall
• Leistungsqualität: aktive Leistungsfaktorkorrektur, THDi < 5%
• Eingangskompatibilität: 3L+PE 600 A AC Eingang bei 400 VAC / 480 VAC; 50 Hz / 60 Hz
• Kurzschlussstromfestigkeit (SCCR): 10 kA Standard; optionales Upgrade auf 65 kA
• Nennstrom: 600 A
• Nennspannung: 400 VAC / 480 VAC
• Außenmaße (B*T*H): 1000*1000*2200 mm
• Rahmentragfähigkeit: 1600 kg
• Schutz & Sicherheit: gestaffelter Soft‑Start, strombegrenzender Schutz, Türverriegelung, zweikanaliger Notausschalter
• Kundenoptionen: Leistungsmodulkonfigurationen, Schrank-Temperatur‑ und Feuchtigkeitssteuerung, akustische und optische Alarmsysteme, weitere Fernsteuerungsanforderungen
