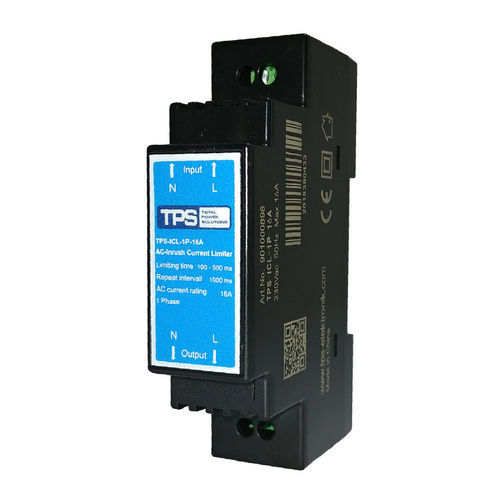

AC-Einschaltstrombegrenzer Slim Serie - TPS-ICL-1P-16A
Der TPS-ICL-1P-16A AC-Begrenzer ist ein Schlüsselmodell in der Slim-Serie der AC-Einschaltstrombegrenzer, entwickelt als schlanker Einschaltstrombegrenzer für DIN-Schienen für induktive und kapazitive Lasten. Er verfügt über ein integriertes Bypass-Relais, das ihn von einfachen NTC-Lösungen unterscheidet. Als 45A-Spitzenstrombegrenzer begrenzt er den Spitzenstrom auf 45A für 100-500ms und dient als zuverlässiges Schutzgerät gegen Einschaltströme. Der Betrieb erfolgt bei 230VAC (innerhalb des Bereichs von 207-253VAC, 47-63Hz), dieser 16A AC-Strombegrenzer ist mit Schraubklemmen kompatibel mit 16-12 AWG (1.3-3.3mm) Drähten. Zertifiziert mit CE und RoHS, ist der IP20-Einschaltstrombegrenzer ideal für Anwendungen wie die Verwendung von Schaltnetzteil-Begrenzern (SPS), Leistungsfaktorkorrektursystemen (PFC), AC-Stromseiten, Schutz großer Gleichrichter und Schutz von Diodenbrücken.
Hauptmerkmale
- Integriertes Bypass-Relais: Dieser Einschaltstrombegrenzer mit integriertem Bypass-Relais verwendet ein integriertes Bypass-Relais-Design und bietet eine bessere Leistung als einfache NTC-Lösungen.
- Spitzenstromkontrolle: Als 45A-Spitzenstrombegrenzer begrenzt er den Spitzenstrom auf 45A für 100-500ms und schützt effektiv Schaltungen vor Einschaltstromschäden.
- Lastkompatibilität: Entwickelt als Begrenzer für induktive und kapazitive Lasten, ist er für beide Lasttypen geeignet.
- DIN-Schienenmontage: Der schlanke Einschaltstrombegrenzer für DIN-Schienen ist für eine einfache Montage auf DIN-Schiene TS 35/7.5 oder TS 35/15 ausgelegt und erleichtert die bequeme Installation.
- Elektrische Parameter: Dieser 230VAC-Einschaltstrombegrenzer arbeitet innerhalb von 207-253VAC, 47-63Hz, mit einer 16A AC-Stromkapazität und erfüllt verschiedene Systemanforderungen.
- Zertifizierungen: Konform mit CE und RoHS, entspricht dieser CE RoHS-Strombegrenzer internationalen Sicherheits- und Umweltstandards.
- Schutzfunktionen: Er hilft, ungewolltes Auslösen von Sicherungen zu verhindern, ermöglicht kleinere und schnellere Leistungsschalter und ermöglicht die Reduzierung von Kabelquerschnitten.
Spezifikationen
- Abmessungen (L*W*H)(mm): 91*23*57.5mm
- Eingangsstrom: 16A
- Eingangsspannung: 207-253Vac
- Begrenzungszeit: 100-500ms
- Montage: DIN-Schiene TS 35/7.5 oder TS 35/15
- Schraubklemmen-Größe: AWG 16 - AWG12
- Suppressortyp: Integriertes Bypass-Relais
