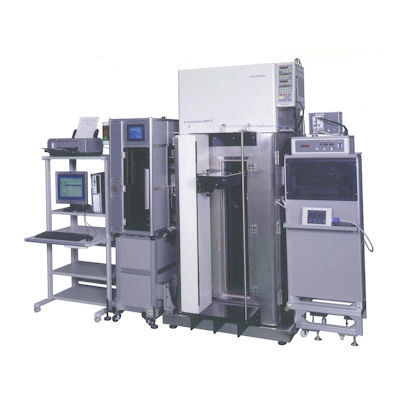

Zugprüfmaschine Strograph™ AR-T

vollautomatischfür Gummidigital

Der Strograph AR-T ist eine Prüfmaschine für die vollautomatische Zugprüfung von Gummiproben im Temperaturbereich von -40℃ bis 150℃. Sie besteht aus einem Probenmagazin (ISO 37 Hantelprüfstück Typ 1A), einer Messeinheit für die Probenabmessungen, einem Probenvorschubmechanismus, pneumatischen Probenhaltern, einer Messeinheit, einem Dehnungsaufnehmer, einer Entnahmeeinheit für gebrochene Proben, einer Kammer mit konstanter Temperatur, einem Kühlschrank und einem PC. Sobald die Proben auf dem Tablett liegen, laufen alle Prozesse automatisch ab: Probenmessung ⇒ Überführung in die Thermokammer (für eine bestimmte Zeit auf der eingestellten Temperatur belassen) ⇒ Einspannen der Probe ⇒ Messung der Dehnung ⇒ Probenentnahme ⇒ Datenverarbeitung. ISO 37 - Gummi, vulkanisiert oder thermoplastisch - Bestimmung der Zugspannungs-Dehnungs-Eigenschaften Belastbarkeit - Max. 1kN Prüfgeschwindigkeitsbereich - 0,5 bis 500mm/min. Effektiver Traversenweg - Ca. 700mm Dickenmesser - Messpunkt: 3 Punkte Amboss: ∅5mm Dehnungsmesser - Berührungsloser Typ Messgerätelänge: 20mm Probenzuführung - Max. 120 Proben (n=6 Proben × 20 Tabletts) Temperaturbereich - -40°C bis 150°C Schutzvorrichtungen - - Stabbegrenzer - Not-Aus-Schalter Stromversorgung - - Hauptgerät: Dreiphasig, AC200V, 50/60Hz, 6,9kVA (oder angeben) - PC: Einphasig, AC100V, 50/60Hz, 0,5kVA - Probenzuführung: Einphasig, AC100V, 50/60Hz, 1,0kVA - Kammer: Dreiphasig, AC200V, 50/60Hz, 13,8kVA (oder angeben) - Extensometer: Einphasig, AC100V, 50/60Hz, 0,5kVA Druckluft - - 0,5MPa, 40L/min. (Für Probenzuführung) - 0,5MPa, 150L/min. (Für Kammer) Kühlwasser - 0,2MPa bis 0,8MPa, 30L/Min. bis 40L/Min., 30°C oder weniger Abmessungen - - Haupteinheit: B2200 × T1560 × H2030mm
