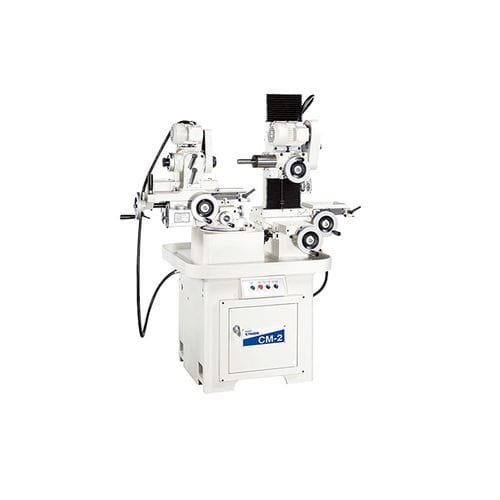

Werkzeugschleifmaschine CM-2

vertikalhorizontal

Genauigkeit Steifigkeit Effizienz Spezifikationen Arbeitskopf Max. Schwenkdurchmesser - 304 mm Max. Arbeitsdurchmesser der Spannzange - 32 mm Min. Spannzangen-Arbeitsdurchmesser - 5 mm Max. Winkel der Spirale - 60º Max. Abstand zwischen Spindelnase und Reitstockmitte - 100 mm, 152 mm Kopf der Schleifscheibe Schleifdurchmesser - 100 mm Arbeitskopf Schlittenhub - 130 mm Versetzter Schlittenweg - 100 mm Vorne in der Mitte - 50 mm Hinten von der Mitte - 50 mm Winkeleinstellung des Arbeitskopfes Drehung der horizontalen Ebene - ±105º(210º) Drehung der vertikalen Ebene - ±40º Maschine L x B x H - 1600 x1150 x 1650 mm Standard-Zubehör Radkopf-Zahnstütze mit Verlängerungsstange Schleifscheibenabdeckungen mit Verlängerungsstange Vordere Werkstückauflage Gerade zylindrische Spannzangen: metrische Größen: 5, 6, 8, 10, 12, 16, 20, 25 und 32 mm Gerade zylindrische Spannzangen: Zollgrößen: 1/4, 5/16, 3/8, 7/16, 1/2, 5/8, 3/4, 7/8, 1, 1 1/8 & 1 1/4" Satz von (5) Schleifscheibenflanschen. (4) Standard- und (1) Erweiterungsflansch. Diamant-Halterung Schraubenschlüssel für Arbeitskopf Schraubenschlüssel für Werkstückspindelstock Verstellbare Reitstockhalterung Schraubenschlüssel für Schleifscheibe Standard-Dorn Schraubendreher Satz Schraubenschlüssel Doppelendige Schraubenschlüssel Satz von (4) Indexplatten für Spiralsteigung Machanismus 0,8,10 & 12 Teilungen Werkzeugkasten Schleifscheibe (je eine gerade, bördelförmige und tellerförmige) Zusätzliches Diamantabrichtwerkzeug mit Diamantspitze Federbelastete Indexklinke für Arbeitskopf 1/2"-Radflansch und Schraubenschlüssel
