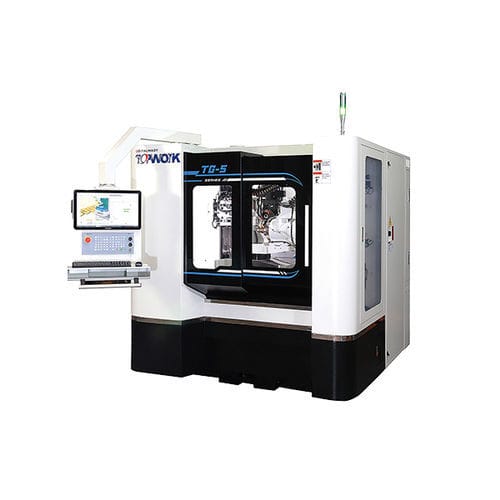

Werkzeugschleifmaschine TG-5

CNC5-AchsPräzision

Die CNC-Werkzeugschleifmaschine TG-5 ist flexibel, präzise und wirtschaftlich. Ihre Kosteneffizienz mit der weltberühmten NUM Flexium+ 68-Steuerung und der NUMROTOplus®-Software bietet vielseitige Funktionen, zum Beispiel ausgezeichnete Werkzeugkonstruktionen, 3D-Simulation und Kollisionsüberwachung. das 5-Achsen-Simultanbewegungsdesign erreicht eine Präzision von 0,1 μm und bewältigt effizient verschiedene Arten von technischen Schleifproblemen während des Betriebs. Es ist die beste Lösung, um Ihre Anforderungen zu erfüllen und ein intelligentes Produktionssystem im Zeitalter von Industrie 4.0 zu realisieren. Merkmale TG-5 Aufbau 1. Riemengetriebene Spindel vom Typ BBT30 oder optional HSK-50C zur Verbesserung der Genauigkeit und Steifigkeit des Schleifscheibenflansches. 2. Eingebaute Spindel Typ HSK-50C mit hoher Genauigkeit und minimaler Vibration (optional). 3. A-Achse Arbeitskopf Spindel internen Kegel BT50 wird durch Schneckengetriebe angetrieben. 4. Optionaler A-Achsen-Arbeitskopf-Direktantriebsmotor mit Innenkonus BT50. 5. Optional eingebaute Spindel HSK-50E und automatisches Schleifscheibenwechselsystem mit 2 Sätzen von Schleifscheiben zum Austausch; jede Gruppe von 3 Scheiben mit maximalem Scheibendurchmesser von Ø150 mm und der längsten Scheibenposition von 200 mm. 6. 3D-Werkzeugtaster/Schleifscheibentaster erkennt automatisch Änderungen und nimmt Korrekturen vor, um die Bearbeitungsgenauigkeit zu verbessern. 7. Optionaler FANUC LR Mate 200iD Laderoboter, um die Anforderungen der automatisierten Produktion zu erfüllen. 8. Der optionale Lagerplatz in einem separaten Raum kann 4 Sätze von Werkstücken mit einem Durchmesser von Ø3-16 mm aufnehmen. Schleifscheibenspindel Riemengetriebene Spindel Spindeltyp ist BBT30 Wirtschaftlicher Typ Niedrige Wartungskosten A-Achse Arbeitskopf Schneckenantrieb Der Arbeitskopf hat den Kegel BT50. Bestehend aus Schnecke und Schneckengetriebe
